Page 130 - дисертація Головчук

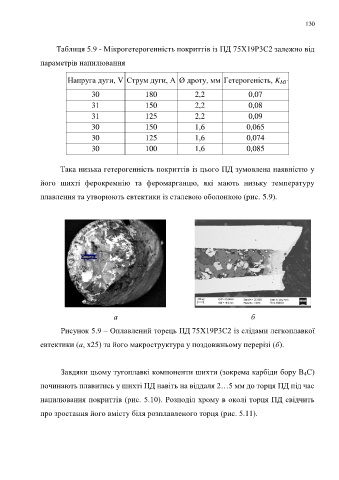

130

Таблиця 5.9 - Мікрогетерогенність покриттів із ПД 75Х19Р3С2 залежно від

параметрів напилювання

Напруга дуги, V Струм дуги, А Ø дроту, мм Гетерогеність, K МГ

30 180 2,2 0,07
31 150 2,2 0,08
31 125 2,2 0,09

30 150 1,6 0,065
30 125 1,6 0,074

30 100 1,6 0,085

Така низька гетерогенність покриттів із цього ПД зумовлена наявністю у

його шихті ферокремнію та феромарганцю, які мають низьку температуру

плавлення та утворюють евтектики із сталевою оболонкою (рис. 5.9).

а б

Рисунок 5.9 – Оплавлений торець ПД 75Х19Р3С2 із слідами легкоплавкої
евтектики (а, х25) та його макроструктура у поздовжньому перерізі (б).

Завдяки цьому тугоплавкі компоненти шихти (зокрема карбіди бору В 4С)

починають плавитись у шихті ПД навіть на віддаля 2…5 мм до торця ПД під час

напилювання покриттів (рис. 5.10). Розподіл хрому в околі торця ПД свідчить

про зростання його вмісту біля розплавленого торця (рис. 5.11).
