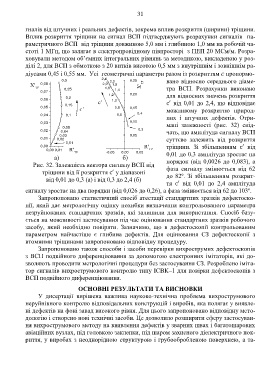

31

            гналів від штучних і реальних дефектів, зокрема вплив розкриття (ширини) тріщини.
            Вплив розкриття тріщини на сигнал ВСП підтверджують розрахунки сигналів  па-
            раметричного ВСП  від тріщини довжиною 5,0 мм і глибиною 1,0 мм на робочій ча-
            стоті 1 МГц, що залягає в електропровідному півпросторі  з ПЕП 20 МСм/м. Розра-
            ховували методом об’ємних інтегральних рівнянь за методикою, викладеною у роз-
            ділі 2, для ВСП з обмоткою з 20 витків висотою 0,5 мм з внутрішнім і зовнішнім ра-
            діусами 0,45 і 0,55 мм.  Усі  геометричні параметри разом із розкриттям с пронормо-
                                              2,4
                            0,3                   2,2      0,25            вано відносно середнього діаме-
              X'   0,08                        2,0  1,8         X' ТР
                 ТР           0,25              1,6  1,4                   тра  ВСП.  Розрахунки  виконано
                   0,07
                                                 1,2       0,20            для відносних значень розкриття
                              0,2
                   0,06                      c'    1,0                        від 0,01 до 2,4, що відповідає

                              0,15
                   0,05             c'              0,8    0,15            можливому  розкриттю  природ-
                   0,04       0,1                    0,6      0,4          них  і  штучних  дефектів.  Отри-
                   0,03                                    0,10            мані  залежності  (рис.  32)  свід-
                             0,05
                   0,02     0,04                              0,3          чать, що амплітуда сигналу ВСП
                           0,03                            0,05
                   0,01   0,02                                             суттєво  залежить  від  розкриття
                              0,01

                   0,00                                          R'        тріщини.  Зі  збільшенням      від
                      0,00 0,01  R'                                ТР
                                  ТР            -0,05  0,00  0,05          0,01 до 0,3 амплітуда зростає на
                         а)                            б)
                Рис. 32. Залежність вектора сигналу ВСП від                порядок (від 0,0026 до 0,083), а

                    тріщини від її розкриття    у діапазоні                фаза  сигналу  змінюється  від  62
                                                                           до 82º. Зі збільшенням розкрит-
                     від 0,01 до 0,3 (а) і від 0,3 до 2,4 (б)
                                                                           тя      від  0,01  до  2,4  амплітуда
            сигналу зростає на два порядки (від 0,026 до 0,26), а фаза змінюється від 62 до 103º.
                  Запропоновано статистичний спосіб атестації стандартних зразків дефектоско-
            пії, який дає метрологічну оцінку похибки визначення контрольованого параметра
            незруйнованих  стандартних  зразків,  які  залишили  для  використання.  Спосіб  базу-
            ється на можливості застосування під час оцінювання стандартних зразків робочого
            засобу,  який  необхідно  повіряти.  Зазначимо,  що  в  дефектоскопії  контрольованим
            параметром  найчастіше  є  глибина  дефектів.  Для  оцінювання  СЗ  дефектоскопії  з
            втомними тріщинами запропоновано відповідну процедуру.
                  Запропоновано також способи і засоби перевірки вихрострумих дефектоскопів
            з ВСП подвійного диференціювання за допомогою електронних імітаторів, які до-
            зволяють проводити метрологічні процедури без застосування СЗ. Розроблено іміта-
            тор сигналів вихрострумового контролю типу ІСВК–1 для повірки дефектоскопів з
            ВСП подвійного диференціювання.

                                    ОСНОВНІ РЕЗУЛЬТАТИ ТА ВИСНОВКИ
                  У  дисертації  вирішена  важлива  науково-технічна  проблема  вихрострумового
            неруйнівного контролю відповідальних конструкцій і виробів, яка полягає у виявле-
            ні дефектів на фоні завад високого рівня. Для цього запропоновано відповідну мето-
            дологію і створено нові технічні засоби. Це дозволило розширити сферу застосуван-
            ня вихрострумового методу на виявлення дефектів у зварних швах і багатошарових
            авіаційних вузлах, під головкою заклепки, під шаром захисного діелектричного пок-
            риття, у виробах з неоднорідною структурою і грубообробленою поверхнею, а та-
