Page 12 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

10

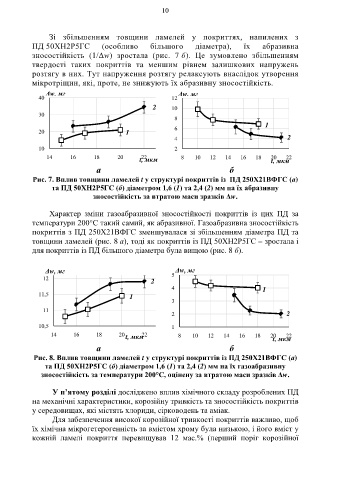

Зі збільшенням товщини ламелей у покриттях, напилених з
ПД 50ХН2Р5ГС (особливо більшого діаметра), їх абразивна
зносостійкість (1/Δw) зростала (рис. 7 б). Це зумовлено збільшенням
твердості таких покриттів та меншим рівнем залишкових напружень
розтягу в них. Тут напруження розтягу релаксують внаслідок утворення
мікротріщин, які, проте, не знижують їх абразивну зносостійкість.

Δw, мг Δw, мг
40 12
2 10
30
8
1
20 1 6
4 2
10 2
14 16 18 20 t, мкм 8 10 12 14 16 18 20 22
22
t, мкм
а б
Рис. 7. Вплив товщини ламелей t у структурі покриттів із ПД 250Х21ВФГС (а)
та ПД 50ХН2Р5ГС (б) діаметром 1,6 (1) та 2,4 (2) мм на їх абразивну
зносостійкість за втратою маси зразків Δw.

Характер зміни газоабразивної зносостійкості покриттів із цих ПД за
температури 200°С такий самий, як абразивної. Газоабразивна зносостійкість
покриттів з ПД 250Х21ВФГС зменшувалася зі збільшенням діаметра ПД та
товщини ламелей (рис. 8 а), тоді як покриттів із ПД 50ХН2Р5ГС – зростала і
для покриттів із ПД більшого діаметра була вищою (рис. 8 б).

Δw, мг Δw, мг
12 2 5
4 1
11,5 1
3
11
2 2

10,5 1
14 16 18 20 t, мкм 22 8 10 12 14 16 18 20 22
t, мкм
а б
Рис. 8. Вплив товщини ламелей t у структурі покриттів із ПД 250Х21ВФГС (а)
та ПД 50ХН2Р5ГС (б) діаметром 1,6 (1) та 2,4 (2) мм на їх газоабразивну
зносостійкість за температури 200°С, оцінену за втратою маси зразків Δw.

У п’ятому розділі досліджено вплив хімічного складу розроблених ПД
на механічні характеристики, корозійну тривкість та зносостійкість покриттів
у середовищах, які містять хлориди, сірководень та аміак.
Для забезпечення високої корозійної тривкості покриттів важливо, щоб
їх хімічна мікрогетерогенність за вмістом хрому була низькою, і його вміст у
кожній ламелі покриття перевищував 12 мас.% (перший поріг корозійної
