Page 15 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ
P. 15
13
За результатами випробувань покриттів, отриманих з розроблених
ПД, встановили, що їх корозійна тривкість корелює із коефіцієнтом
мікрогетерогенності та вмістом хрому у ламелях покриттів (табл. 3). Що
менший коефіцієнт мікрогерогенності та більший вміст хрому у ламелях
покриття, то вища його корозійна тривкість.
K МГ J , μА/см 2
кор
500
0,085
400
0,075 2
300
2
0,065 200 1
1
0,055 100
14 16 18 20 22 t, мкм 14 16 18 20 22 t, мкм
24
24
а б

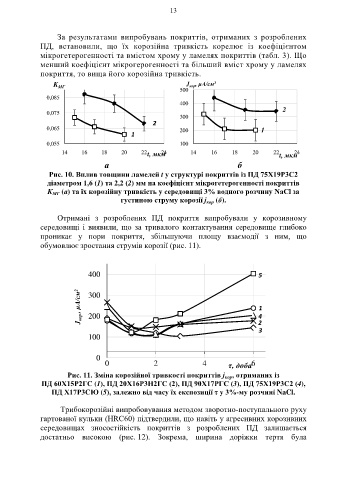

Рис. 10. Вплив товщини ламелей t у структурі покриттів із ПД 75Х19Р3С2
діаметром 1,6 (1) та 2,2 (2) мм на коефіцієнт мікрогетерогенності покриттів
К (а) та їх корозійну тривкість у середовищі 3% водного розчину NaCl за
МГ
густиною струму корозії j (б).
кор
Отримані з розроблених ПД покриття випробували у корозивному
середовищі і виявили, що за тривалого контактування середовище глибоко
проникає у пори покриття, збільшуючи площу взаємодії з ним, що
обумовлює зростання струмів корозії (рис. 11).
400 5
J кор , μА/см 2 300 4
1
200
2
3
100
0
0 2 4 τ, доба 6
Рис. 11. Зміна корозійної тривкості покриттів j , отриманих із
кор
ПД 60Х15Р2ГС (1), ПД 20Х16Р3Н2ГС (2), ПД 90Х17РГС (3), ПД 75Х19Р3С2 (4),
ПД Х17Р3СЮ (5), залежно від часу їх експозиції τ у 3%-му розчині NaCl.
Трибокорозійні випробовування методом зворотно-поступального руху
гартованої кульки (HRC60) підтвердили, що навіть у агресивних корозивних
середовищах зносостійкість покриттів з розроблених ПД залишається
достатньо високою (рис. 12). Зокрема, ширина доріжки тертя була
