Page 16 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

14

найменшою у сірководеньмісному середовищі, а найбільшою – у 3% розчині
NaCl. У вільноаерованому 3% водному розчині NaCl продукти корозійного
зносу покриттів зв’язані з поверхнею найслабше і тому їх трибокорозійна
тривкість найнижча.
Δ, мкм Δ, мкм Δ, мкм

500 500 500

400 400 400

300 300 300

200 200 200

100 100 100
1 2 3 1 2 3 1 2 3
а б в

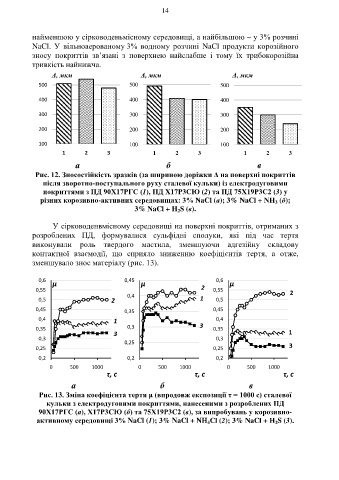

Рис. 12. Зносостійкість зразків (за шириною доріжки Δ на поверхні покриттів
після зворотно-поступального руху сталевої кульки) із електродуговими
покриттями з ПД 90Х17РГС (1), ПД Х17Р3СЮ (2) та ПД 75Х19Р3С2 (3) у
різних корозивно-активних середовищах: 3% NaCl (а); 3% NaCl + NH (б);
3
3% NaCl + H S (в).
2

У сірководенвмісному середовищі на поверхні покриттів, отриманих з
розроблених ПД, формувалися сульфідні сполуки, які під час тертя
виконували роль твердого мастила, зменшуючи адгезійну складову
контактної взаємодії, що сприяло зниженню коефіцієнтів тертя, а отже,
зменшувало знос матеріалу (рис. 13).

0,6 0,45 0,6
μ μ μ
0,55 2 0,55 2
0,4
0,5 2 1 0,5
0,45 0,35 0,45
0,4 1 0,4
0,35 0,3 3 0,35
3 1
0,3 0,3
0,25
0,25 0,25 3
0,2 0,2 0,2
0 500 1000 0 500 1000 0 500 1000
τ, c τ, c τ, c
а б в

Рис. 13. Зміна коефіцієнта тертя μ (впродовж експозиції τ = 1000 с) сталевої
кульки з електродуговими покриттями, нанесеними з розроблених ПД
90Х17РГС (а), Х17Р3СЮ (б) та 75Х19Р3С2 (в), за випробувань у корозивно-
активному середовищі 3% NaCl (1); 3% NaCl + NH Cl (2); 3% NaCl + H S (3).
4
2
