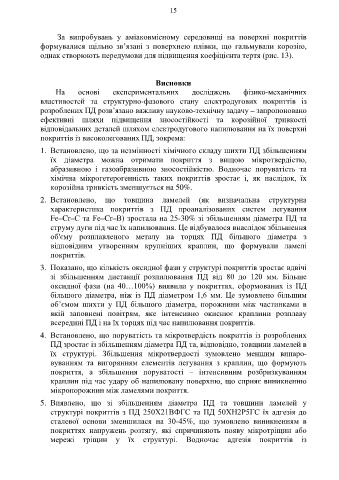

Page 17 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ
P. 17

15



                     За  випробувань  у  аміаковмісному  середовищі  на  поверхні  покриттів
               формувалися  щільно  зв’язані  з  поверхнею  плівки,  що  гальмували  корозію,
               однак створюють передумови для підвищення коефіцієнта тертя (рис. 13).


                                                        Висновки
                     На     основі       експериментальних          досліджень        фізико-механічних
               властивостей  та  структурно-фазового  стану  електродугових  покриттів  із
               розроблених ПД розв’язано важливу науково-технічну задачу – запропоновано
               ефективні  шляхи  підвищення  зносостійкості  та  корозійної  тривкості
               відповідальних деталей шляхом електродугового напилювання на їх поверхні
               покриттів із високолегованих ПД, зокрема:

               1.  Встановлено, що за незмінності хімічного складу шихти ПД збільшенням
                   їх  діаметра  можна  отримати  покриття  з  вищою  мікротвердістю,
                   абразивною  і  газоабразивною  зносостійкістю.  Водночас  поруватість  та
                   хімічна  мікрогетерогенність  таких  покриттів  зростає  і,  як  наслідок,  їх
                   корозійна тривкість зменшується на 50%.

               2.  Встановлено,  що  товщина  ламелей  (як  визначальна  структурна
                   характеристика  покриттів  з  ПД  проаналізованих  систем  легування
                   Fe–Cr–C та Fe–Cr–B) зростала на 25-30% зі збільшенням діаметра ПД та
                   струму дуги під час їх напилювання. Це відбувалося внаслідок збільшення
                   об'єму  розплавленого  металу  на  торцях  ПД  більшого  діаметра  з
                   відповідним  утворенням  крупніших  краплин,  що  формували  ламелі
                   покриттів.

               3.  Показано, що кількість оксидної фази у структурі покриттів зростає вдвічі
                   зі  збільшенням  дистанції  розпилювання  ПД  від  80  до  120  мм.  Більше
                   оксидної  фази  (на  40…100%)  виявили  у  покриттях,  сформованих  із  ПД
                   більшого  діаметра,  ніж  із  ПД  діаметром  1,6  мм.  Це  зумовлено  більшим
                   об’ємом  шихти  у  ПД  більшого  діаметра,  порожнини  між  частинками  в
                   якій  заповнені  повітрям,  яке  інтенсивно  окиснює  краплини  розплаву
                   всередині ПД і на їх торцях під час напилювання покриттів.
               4.  Встановлено, що поруватість та мікротвердість покриттів із розроблених
                   ПД зростає із збільшенням діаметра ПД та, відповідно, товщини ламелей в
                   їх  структурі.  Збільшення  мікротвердості  зумовлено  меншим  випаро-
                   вуванням  та  вигорянням  елементів  легування  з  краплин,  що  формують
                   покриття,  а  збільшення  поруватості  –  інтенсивним  розбризкуванням
                   краплин під час удару об напилювану поверхню, що сприяє виникненню
                   мікропорожнин між ламелями покриття.

               5.  Виявлено,  що  зі  збільшенням  діаметра  ПД  та  товщини  ламелей  у
                   структурі покриттів з ПД 250Х21ВФГС та ПД 50ХН2Р5ГС їх адгезія до
                   сталевої  основи  зменшилася  на  30-45%,  що  зумовлено  виникненням  в
                   покриттях  напружень  розтягу,  які  спричиняють  появу  мікротріщин  або
                   мережі  тріщин  у  їх  структурі.  Водночас  адгезія  покриттів  із
   12   13   14   15   16   17   18   19   20   21   22
