16

ни залягання тріщини в композиті та геометричних розмірів його компонент, що
важливо враховувати під час їх ТД.
У третьому розділі охарактеризовано відомі методики ідентифікування типів
макроруйнування за енергією сигналів АЕ, описано побудову критерію ідентифіку-
вання за енергетичними параметрами ВП сигналів АЕ та його верифікацію на прик-
ладі руйнування алюмінію, алюмінієвого сплаву та його зварних з’єднань, поширен-
ня тріщин низькотемпературної повзучості та руйнування неметалевих матеріалів.
Зазначено, що у літературі відомі способи ідентифікування типів руйнування за
енергією сигналів АЕ. Однак вони побудовані для окремих видів конструкційних
матеріалів, наприклад, сталей, бетонів, різного виду композитів. Метою наших до-
сліджень була побудова уніфікованого критерію ідентифікування типів макроруй-
нування матеріалів із застосуванням НВП сигналів АЕ.
Побудова енергетичного критерію ідентифікування типів руйнування. Актив-
ність АЕ супроводжується швидким вивільненням енергії в матеріалі, а енергетична
характеристика сигналу пов’язана з цим процесом. Справжню енергію сигналу АЕ
вважають прямо пропорційною до площі під хвильовим відображенням. Сигнал (ts )

називають енергетичним тоді і тільки тоді, якщо в будь-який момент часу він має
ненульову скінчену енергію  E0 s   , яку визначають за формулою
t 2

E s  | s (t | ) 2 dt . (21)
t 1
Важливою характеристикою електричного сигналу (імпульсу) є його ефективна
тривалість, оскільки енергія розподіляється в часі нерівномірно. Вважають, що най-
суттєвіший внесок дає та частина енергії, що обмежена часом, протягом якого амп-
літуда перевищує 50% максимуму. У наших дослідженнях обчислювали значення
енергії локального імпульсу на часовому інтервалі [t , t ], який визначали з проекції
2
1
на площину “вейвлет-коефіцієнт WT – час t” у момент досягнення максимального
значення вейвлет-коефіцієнта WT max (рис. 7). Тривалість імпульсу встановлювали за
рівнем 5,0 WT max .

а б

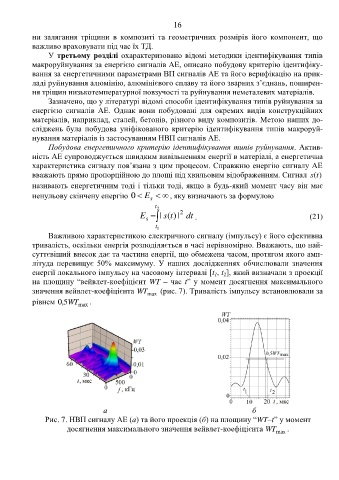

Рис. 7. НВП сигналу АЕ (а) та його проекція (б) на площину “WT–t” у момент
досягнення максимального значення вейвлет-коефіцієнта WT max .
