Page 23 - ВСТУП

21

нієвого сплаву марки 1201-Т. За енергетичним критерієм ідентифікування типів руй-
нування встановили, що за втомного руйнування алюмінієвого сплаву 1201-Т пере-
важає крихке руйнування твердого розчину міді та марганцю в алюмінії та розтріс-
кування інтерметалідних включень,
зосереджених на межах зерен, що
підтверджують металографічні та
фрактографічні дослідження.
Як відомо з літератури, в алю-
мінієвих сплавах джерелом АЕ є та-
кож пластична деформація (розмно-
ження дислокацій, відрив дислока-
ційних сегментів від точок закріп-
лення тощо). Сигнали АЕ, що су-
проводжували ці процеси, ідентифі-
кували за енергетичним критерієм,

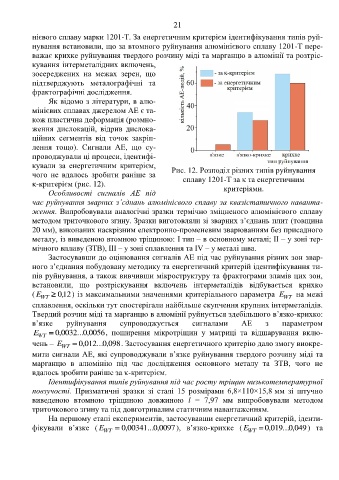

чого не вдалось зробити раніше за Рис. 12. Розподіл різних типів руйнування
κ-критерієм (рис. 12). сплаву 1201-Т за κ та енергетичним
критеріями.
Особливості сигналів АЕ під
час руйнування зварних з’єднань алюмінієвого сплаву за квазістатичного наванта-
ження. Випробовували аналогічні зразки термічно зміцненого алюмінієвого сплаву
методом триточкового згину. Зразки виготовляли зі зварних з’єднань плит (товщина
20 мм), виконаних наскрізним електронно-променевим зварюванням без присадного
металу, із виведеною втомною тріщиною: І тип – в основному металі; ІІ – у зоні тер-
мічного впливу (ЗТВ), ІІІ – у зоні сплавлення та ІV – у металі шва.
Застосувавши до оцінювання сигналів АЕ під час руйнування різних зон звар-
ного з’єднання побудовану методику та енергетичний критерій ідентифікування ти-

пів руйнування, а також вивчивши мікроструктуру та фрактограми зламів цих зон,
встановили, що розтріскування включень інтерметалідів відбувається крихко
( E WT  , 0 12) із максимальними значеннями критеріального параметра E WT на межі
сплавлення, оскільки тут спостерігали найбільше скупчення крупних інтерметалідів.
Твердий розчин міді та марганцю в алюмінії руйнується здебільшого в’язко-крихко:
в’язке руйнування супроводжується сигналами АЕ з параметром
E WT  , 0 0032 ... , 0 0056, поширення мікротріщин у матриці та відшарування вклю-
чень – E WT  , 0 012 ... , 0 098. Застосування енергетичного критерію дало змогу виокре-

мити сигнали АЕ, які супроводжували в’язке руйнування твердого розчину міді та
марганцю в алюмінію під час дослідження основного металу та ЗТВ, чого не
вдалось зробити раніше за κ-критерієм.
Ідентифікування типів руйнування під час росту тріщин низькотемпературної
повзучості. Призматичні зразки зі сталі 15 розмірами 6,8×110×15,8 мм зі штучно
виведеною втомною тріщиною довжиною l = 7,97 мм випробовували методом
триточкового згину та під довготривалим статичним навантаженням.
На першому етапі експериментів, застосувавши енергетичний критерій, іденти-
фікували в’язке ( E WT  , 0 00341 ... , 0 0097), в’язко-крихке (E WT  , 0 019 ... , 0 049) та
