Page 21 - ВСТУП

19

стадія навантаження (ділянка ІІІ) протікає зі зменшенням деформованого об’єму і
локалізацією зони деформації (відбувається утворення шийки). Цей процес супро-
воджується підростанням і злиттям утворених раніше мікротріщин, що врешті при-
зводить до руйнування зразка. Значення енергетичного критеріального параметра
E WT для різних типів руйнування сталі 38ХН3МФА: ,0 001 E WT  , 0 009 – в’язке,

, 0 01 E WT  , 0 098 – в’язко-крихке та 147,0  E WT  , 0 185 – крихке руйнування.

а б

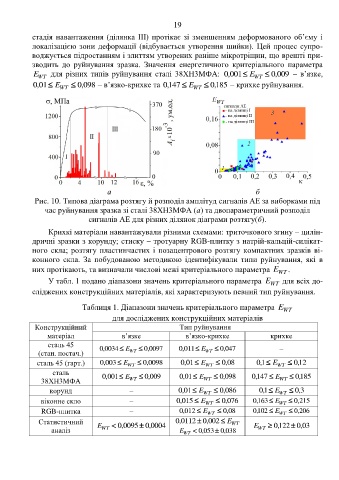

Рис. 10. Типова діаграма розтягу й розподіл амплітуд сигналів АЕ за виборками під
час руйнування зразка зі сталі 38ХН3МФА (а) та двопараметричний розподіл
сигналів АЕ для різних ділянок діаграми розтягу(б).

Крихкі матеріали навантажували різними схемами: триточкового згину – цилін-
дричні зразки з корунду; стиску – тротуарну RGB-плитку з натрій-кальцій-силікат-
ного скла; розтягу пластинчастих і позацентрового розтягу компактних зразків ві-
конного скла. За побудованою методикою ідентифікували типи руйнування, які в
них протікають, та визначали числові межі критеріального параметра E WT .
У табл. 1 подано діапазони значень критеріального параметра E WT для всіх до-

сліджених конструкційних матеріалів, які характеризують певний тип руйнування.

Таблиця 1. Діапазони значень критеріального параметра E WT

для досліджених конструкційних матеріалів
Конструкційний Тип руйнування
матеріал в’язке в’язко-крихке крихке
сталь 45 , 0 0034  E  , 0 0097 , 0 011 E  , 0 047
(стан. постач.) WT WT –

сталь 45 (гарт.) , 0 003  E WT  , 0 0098 , 0 01 E WT  , 0 08 1 , 0  E WT  , 0 12
сталь , 0 001 E  , 0 009 , 0 01 E  , 0 098 , 0 147  E  , 0 185
38ХН3МФА WT WT WT
корунд – , 0 01 E WT  , 0 086 1 , 0  E WT  3 , 0
віконне скло – , 0 015  E WT  , 0 076 , 0 163 E WT  , 0 215
RGB-плитка – , 0 012  E WT  , 0 08 , 0 102  E WT  , 0 206

Статистичний E  , 0 0095  , 0 0004 , 0 0112  002,0  E WT E  , 0 122  , 0 03
аналіз WT E WT  , 0 053 , 0 038 WT
