Page 28 - Марков А

26

утворенням на поверхні деградованої сталі плівки з кращими пасивувальними
властивостями.
Для того, щоб усунути негативний вплив поверхневих бар'єрних плівок на
ЕХ відклик металу, застосували корозивне середовище, у якому нержавна сталь
кородує в активному стані (20% розчин НCl) та виявили істотне зниження опору
корозії експлуатованої сталі – нижче ніж для сталі у вихідному стані (рис. 17б).
Зокрема, поляризаційний опір експлуатованої нержавної сталі у ~ 2,8 разів нижчий
(рис. 17в), ніж сталі у вихідному стані, що узгоджується з результатами, отримани-
ми для вуглецевих та низьколегованих сталей. Цим підтвердили загальну тенден-
цію зміни ЕХ відклику на погіршення механічних властивостей деградованої сталі
упродовж експлуатації.

а б

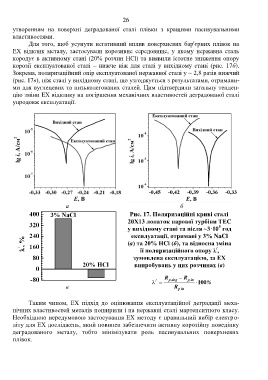

Рис. 17. Поляризаційні криві сталі
20Х13 лопаток парової турбіни ТЕС
5
у вихідному стані та після ~3·10 год
експлуатації, отримані у 3% NaCl
(a) та 20% HCl (б), та відносна зміна
/
її поляризаційного опору λ ,
зумовлена експлуатацією, за ЕХ
випробувань у цих розчинах (в)

R  R
 /  p deg p in  100 %
в R p in

Таким чином, ЕХ підхід до оцінювання експлуатаційної деградації меха-
нічних властивостей металів поширили і на нержавні сталі мартенситного класу.
Необхідною передумовою застосування ЕХ методу є правильний вибір електро-
літу для ЕХ досліджень, який повинен забезпечити активну корозійну поведінку
деградованого металу, тобто мінімізувати роль пасивувальних поверхневих
плівок.
