Page 31 - Марков А
P. 31
29

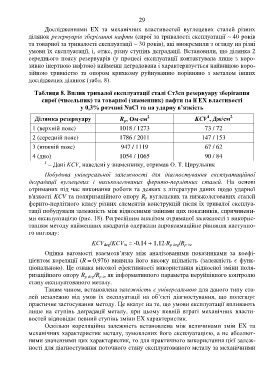

Дослідженнями ЕХ та механічних властивостей вуглецевих сталей різних
ділянок резервуарів зберігання нафти (сирої за тривалості експлуатації ~ 40 років
та товарної за тривалості експлуатації ~ 30 років), які виокремили з огляду на різні
умови їх експлуатації, і, отже, різну ступінь деградації. Встановили, що ділянка 2
середнього поясу резервуарів (у процесі експлуатації контактувала лише з коро-
зивно інертною нафтою) найменш деградована і характеризується найвищою коро-
зійною тривкістю та опором крихкому руйнуванню порівняно з металом інших
досліджених ділянок (табл. 8).
Таблиця 8. Вплив тривалої експлуатації сталі Ст3сп резервуару зберігання
сирої (чисельник) та товарної (знаменник) нафти на її ЕХ властивості
у 0,3% розчині NaCl та на ударну в’язкість
1
2
2
Ділянка резервуару R , Омсм KСV , Дж/см
p
1 (верхній пояс) 1018 / 1273 73 / 72
2 (середній пояс) 1786 / 2011 147 / 153
3 (нижній пояс) 947 / 1119 67 / 62
4 (дно) 1054 / 1065 90 / 84
1 – Дані KСV, наведені у знаменнику, отримав О. Т. Цирульник
Побудова універсальної залежності для діагностування експлуатаційної
деградації вуглецевих і низьколегованих ферито-перлітних сталей. На основі
отриманих під час виконання роботи та деяких з літератури даних щодо ударної
в'язкості KCV та поляризаційного опору R вуглецевих та низьколегованих сталей
p
ферито-перлітного класу різних елементів конструкцій після їх тривалої експлуа-
тації побудували залежність між відносними змінами цих показників, спричинени-
ми експлуатацією (рис. 18). Регресійним аналізом отриманої залежності з викорис-
танням методу найменших квадратів одержали апроксимаційне рівняння наступно-
го вигляду:
KСV /KСV = -0,14 + 1,12R p deg /R .
in
deg
p in
Оцінка вагомості взаємозв’язку між аналізованими показниками за коефі-
цієнтом кореляції (R = 0,976) виявила його високу щільність (залежність є функ-
ціональною). Це ознака високої ефективності використання відносної зміни поля-
ризаційного опору R p deg /R як інформативного параметра неруйнівного контролю
p in
стану експлуатованого металу.
Таким чином, встановлена залежність є універсальною для даного типу ста-
лей незалежно від умов їх експлуатації на об’єкті діагностування, що полегшує
практичне застосування методу. Це вказує на те, що умови експлуатації впливають
лише на ступінь деградації металу, при цьому певній втраті механічних власти-
востей відповідає певний ступінь зміни ЕХ характеристик.
Оскільки кореляційна залежність встановлена між величинами змін ЕХ та
механічних характеристик металу, зумовлених його експлуатацією, а не абсолют-
ними значеннями цих характеристик, то для практичного використання цієї залеж-
ності для діагностування поточного стану експлуатованого металу за механічними
