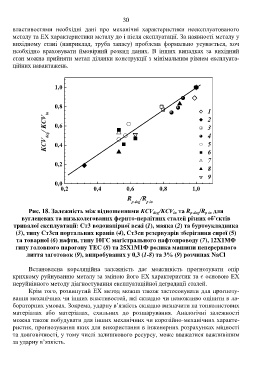

Page 32 - Марков А

30

властивостями необхідні дані про механічні характеристики неексплуатованого
металу та ЕХ характеристики металу до і після експлуатації. За наявності металу у
вихідному стані (наприклад, труба запасу) проблема формально усувається, хоч
необхідно враховувати ймовірний розкид даних. В інших випадках за вихідний
стан можна прийняти метал ділянки конструкції з мінімальним рівнем експлуата-
ційних навантажень.

1,0

0,8
1
deg / KСV in 0,6 2

3

5
0,4
V 4
С
6
K
7
0,2
8
9
0,0
0,2 0,4 0,6 0,8 1,0

R /R
p deg p in

Рис. 18. Залежність між відношеннями KСV /KСV та R p deg /R p in для
in
deg
вуглецевих та низьколегованих ферито-перлітних сталей різних об’єктів
тривалої експлуатації: Ст3 водонапірної вежі (1), маяка (2) та буртоукладника
(3), типу Ст3сп портальних кранів (4), Ст3сп резервуарів зберігання сирої (5)
та товарної (6) нафти, типу 10ГС магістрального нафтопроводу (7), 12Х1МФ
гину головного парогону ТЕС (8) та 25Х1М1Ф ролика машини неперервного
лиття заготовок (9), випробуваних у 0,3 (1-8) та 3% (9) розчинах NaCl

Встановлена кореляційна залежність дає можливість прогнозувати опір
крихкому руйнуванню металу за зміною його ЕХ характеристик та є основою ЕХ
неруйнівного методу діагностування експлуатаційної деградації сталей.
Крім того, розвинутий ЕХ метод можна також застосовувати для прогнозу-
вання механічних чи інших властивостей, які складно чи неможливо оцінити в ла-
бораторних умовах. Зокрема, ударну в’язкість складно визначити на тонколистових
матеріалах або матеріалах, схильних до розшарування. Аналогічні залежності
можна також побудувати для інших механічних чи корозійно-механічних характе-
ристик, прогнозування яких для використання в інженерних розрахунках міцності
та довговічності, у тому числі залишкового ресурсу, може вважатися важливішим
за ударну в’язкість.
