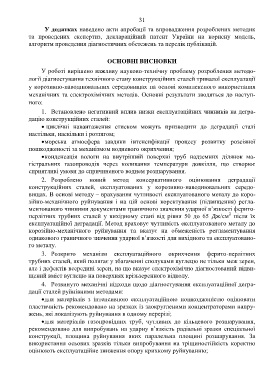

Page 33 - Марков А

31

У додатках наведено акти апробації та впровадження розроблених методик
та проведених експертиз, деклараційний патент України на корисну модель,
алгоритм проведення діагностичних обстежень та перелік публікацій.

ОСНОВНІ ВИСНОВКИ

У роботі вирішено важливу науково-технічну проблему розроблення методо-
логії діагностування технічного стану конструкційних сталей тривалої експлуатації
у корозивно-наводнювальних середовищах на основі комплексного використання
механічних та електрохімічних методів. Основні результати зводяться до наступ-
ного:

1. Встановлено негативний вплив низки експлуатаційних чинників на дегра-
дацію конструкційних сталей:
 циклічні навантаження стиском можуть призводити до деградації сталі
настільки, наскільки і розтягом;
 морська атмосфера завдяки інтенсифікації процесу розвитку розсіяної
пошкодженості за механізмом водневого окрихчення;
 конденсація вологи на внутрішній поверхні труб надземних ділянок ма-
гістральних газопроводів через коливання температури довкілля, що створює
сприятливі умови до спричиненого воднем розшарування.

2. Розроблено новий метод консервативного оцінювання деградації
конструкційних сталей, експлуатованих у корозивно-наводнювальних середо-
вищах. В основі методу – врахування чутливості експлуатованого металу до коро-
зійно-механічного руйнування і на цій основі коректування (підвищення) регла-
ментованого чинними документами граничного значення ударної в’язкості ферито-
2
перлітних трубних сталей у вихідному стані від рівня 50 до 65 Дж/см після їх
експлуатаційної деградації. Метод враховує чутливість експлуатованого металу до
корозійно-механічного руйнування та вказує на обмеженість регламентування
однакового граничного значення ударної в’язкості для вихідного та експлуатовано-
го металу.
3. Розкрито механізм експлуатаційного окрихчення ферито-перлітних
трубних сталей, який полягає у збагаченні сполуками вуглецю не тільки меж зерен,
але і дефектів всередині зерен, на що вказує електрохімічно діагностований підви-
щений вміст вуглецю на поверхнях крізьзеренного відколу.

4. Розвинуто механічні підходи щодо діагностування експлуатаційної дегра-
дації сталей руйнівними методами:
 для матеріалів з інтенсивною експлуатаційною пошкодженістю оцінювати
пластичність рекомендовано на зразках із заокругленими концентраторами напру-
жень, які локалізують руйнування в одному перерізі;
 для матеріалів газопровідних труб, чутливих до кільцевого розшарування,
рекомендовано для випробувань на ударну в’язкість радіальні зразки спеціальної
конструкції, площина руйнування яких паралельна площині розшарування. За
використання осьових зразків тільки випробування на тріщиностійкість коректно
оцінюють експлуатаційне зниження опору крихкому руйнуванню;
