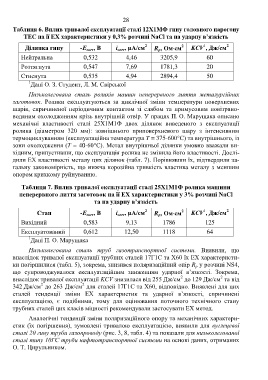

Page 30 - Марков А
P. 30

28


       Таблиця 6. Вплив тривалої експлуатації сталі 12Х1МФ гину головного парогону
            ТЕС на її ЕХ характеристики у 0,3% розчині NaCl та на ударну в’язкість

                                                                                           1
                                                                                                      2
                                                                 2
                                                                                  2
            Ділянка гину             -Е corr , В     i corr , µА/см   R , Омсм   KСV , Дж/см
                                                                       p
          Нейтральна                  0,532              4,46           3205,9               60
          Розтягнута                  0,547              7,69           1781,3               20
          Стиснута                    0,535              4,94           2894,4               50
              1
               Дані О. З. Студент, Л. М. Свірської
              Низьколегована  сталь  роликів  машин  неперервного  лиття  металургійних
       заготовок.  Ролики  експлуатуються  за  циклічної  зміни  температури  поверхневих
       шарів,  спричиненої  періодичним  контактом  зі  слябом  та  примусовим  повітряно-
       водяним охолодженням крізь внутрішній отвір. У працях П. О. Марущака описано
       механічні  властивості  сталі  25Х1М1Ф  двох  ділянок  виведеного  з  експлуатації
       ролика  (діаметром  320  мм):  зовнішнього  приповерхневого  шару  з  інтенсивним
       термоциклуванням (експлуатаційна температура T = 375-600°С) та внутрішнього, із
       зони охолодження (T = 40-60°С). Метал внутрішньої ділянки умовно вважали ви-
       хідним, припустивши, що експлуатація ролика не змінила його властивості. Дослі-
       дили ЕХ властивості металу цих ділянок (табл. 7). Порівнявши їх, підтвердили за-
       гальну закономірність, що нижча корозійна тривкість властива металу з меншим
       опором крихкому руйнуванню.


           Таблиця 7. Вплив тривалої експлуатації сталі 25Х1М1Ф ролика машини
          неперервного лиття заготовок на її ЕХ характеристики у 3% розчині NaCl
                                           та на ударну в’язкість

                                                                                  2
                                                                                           1
                                                                                                      2
                                                                 2
                 Стан                -Е corr , В     i corr , µА/см   R , Омсм   KСV , Дж/см
                                                                       p
          Вихідний                    0,583              9,13            1786               125
          Експлуатований              0,612             12,50            1118                64
              1
               Дані П. О. Марущака
              Низьколегована  сталь  труб  газотранспортної  системи.  Виявили,  що
       внаслідок тривалої експлуатації трубних сталей 17Г1С та Х60 їх ЕХ характеристи-
       ки погіршилися (табл. 5), зокрема, знизився поляризаційний опір R  у розчині NS4,
                                                                                        p
       що  супроводжувалося  експлуатаційним  зниженням  ударної  в’язкості.  Зокрема,
                                                                                 2
                                                                                                   2
       внаслідок тривалої експлуатації KСV знизилася від 255 Дж/см  до 129 Дж/см  та від
                                      2
                   2
       342 Дж/см  до 263 Дж/см  для сталей 17Г1С та Х60, відповідно. Виявлені для цих
       сталей  тенденції  зміни  ЕХ  характеристик  та  ударної  в’язкості,  спричинені
       експлуатацією,  є  подібними,  тому  для  оцінювання  поточного  технічного  стану
       трубних сталей цих класів міцності рекомендували застосувати ЕХ метод.

              Аналогічні тенденції зміни поляризаційного опору та механічних характери-
       стик  (їх погіршення),  зумовлені  тривалою  експлуатацією,  виявили для  вуглецевої
       сталі 20 гину труби газопроводу (рис. 3, 8, табл. 4) та показали для низьколегованої
       сталі типу 10ГС труби нафтотранспортної системи на основі даних, отриманих
       О. Т. Цирульником.
   25   26   27   28   29   30   31   32   33   34   35
