Page 96 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

96

повторює вже встановлені тенденції впливу температури попереднього

підігріву підкладки на здатність зміцненого шару на ній деформуватися під

дією прикладених ззовні навантажень.

а б

Al C C 3 3
Al
4 4

Al C C
Al 4 4 3 3
SiC
SiC
SiC
SiC

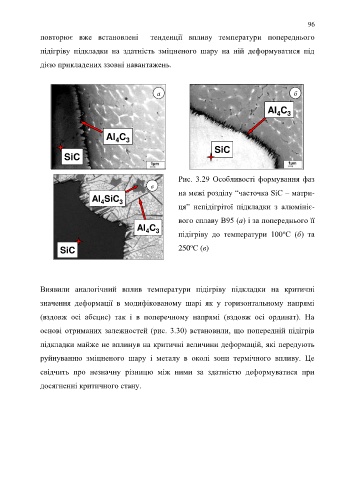

Рис. 3.29 Особливості формування фаз
в
на межі розділу “часточка SiC – матри-
Al SiC
Al SiC 3 3
4 4
ця” непідігрітої підкладки з алюмініє-
вого сплаву В95 (а) і за попереднього її
Al C C 3 3 підігріву до температури 100 С (б) та
Al
4 4
о
о
SiC
SiC 250 С (в)

Виявили аналогічний вплив температури підігріву підкладки на критичні

значення деформації в модифікованому шарі як у горизонтальному напрямі
(вздовж осі абсцис) так і в поперечному напрямі (вздовж осі ординат). На

основі отриманих залежностей (рис. 3.30) встановили, що попередній підігрів
підкладки майже не вплинув на критичні величини деформацій, які передують

руйнуванню зміцненого шару і металу в околі зони термічного впливу. Це
свідчить про незначну різницю між ними за здатністю деформуватися при

досягненні критичного стану.
