Page 86 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ
P. 86
86

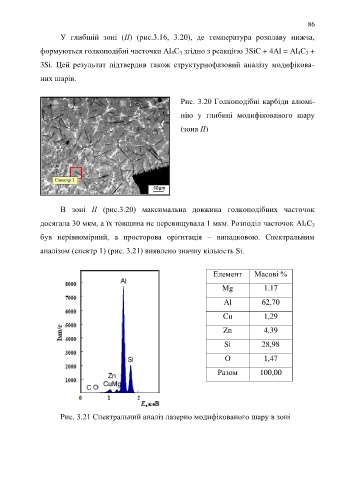

У глибшій зоні (ІІ) (рис.3.16, 3.20), де температура розплаву нижча,
формуються голкоподібні часточки Al 4C 3 згідно з реакцією 3SiC + 4Al = Al 4C 3 +
3Si. Цей результат підтвердив також структурнофазовий аналізу модифікова-
них шарів.
Рис. 3.20 Голкоподібні карбіди алюмі-
нію у глибині модифікованого шару
(зона ІІ)
В зоні ІІ (рис.3.20) максимальна довжина голкоподібних часточок
досягала 30 мкм, а їх товщина не перевищувала 1 мкм. Розподіл часточок Al 4C 3
був нерівномірний, а просторова орієнтація – випадковою. Спектральним
аналізом (спектр 1) (рис. 3.21) виявлено значну кількість Si.
Елемент Масові %
Mg 1.17
Al 62,70
Cu 1,29
Zn 4,39
Si 28,98
O 1,47
Разом 100,00
Рис. 3.21 Спектральний аналіз лазерно модифікованого шару в зоні
