Page 85 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ
P. 85
85

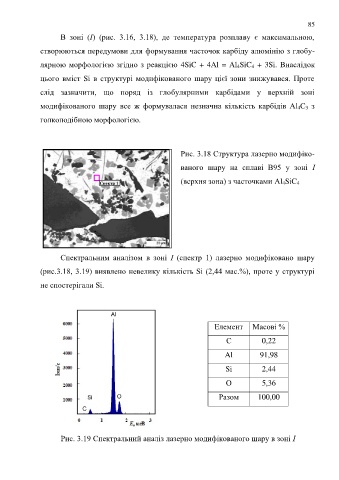

В зоні (І) (рис. 3.16, 3.18), де температура розплаву є максимальною,
створюються передумови для формування часточок карбіду алюмінію з глобу-
лярною морфологією згідно з реакцією 4SiC + 4Al = Al 4SiC 4 + 3Si. Внаслідок
цього вміст Si в структурі модифікованого шару цієї зони знижувався. Проте
слід зазначити, що поряд із глобулярними карбідами у верхній зоні
модифікованого шару все ж формувалася незначна кількість карбідів Al 4C 3 з
голкоподібною морфологією.
Рис. 3.18 Структура лазерно модифіко-
ваного шару на сплаві В95 у зоні Ⅰ
(верхня зона) з часточками Al 4SiC 4
Спектр 1
Спектральним аналізом в зоні І (спектр 1) лазерно модифіковано шару
(рис.3.18, 3.19) виявлено невелику кількість Si (2,44 мас.%), проте у структурі
не спостерігали Si.
Елемент Масові %
С 0,22
Al 91,98
Si 2,44
O 5,36
Разом 100,00
Рис. 3.19 Спектральний аналіз лазерно модифікованого шару в зоні І
