Page 48 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ
P. 48

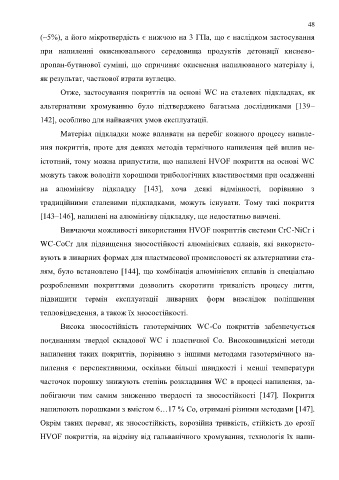

48
(~5%), а його мікротвердість є нижчою на 3 ГПа, що є наслідком застосування
при напиленні окиснювального середовища продуктів детонації киснево-
пропан-бутанової суміші, що спричиняє окиснення напилюваного матеріалу і,
як результат, часткової втрати вуглецю.
Отже, застосування покриттів на основі WC на сталевих підкладках, як
альтернативи хромуванню було підтверджено багатьма дослідниками [139–
142], особливо для найважчих умов експлуатації.
Матеріал підкладки може впливати на перебіг кожного процесу напиле-
ння покриттів, проте для деяких методів термічного напилення цей вплив не-
істотний, тому можна припустити, що напилені HVOF покриття на основі WC
можуть також володіти хорошими трибологічних властивостями при осадженні
на алюмінієву підкладку [143], хоча деякі відмінності, порівняно з
традиційними сталевими підкладками, можуть існувати. Тому такі покриття
[143–146], напилені на алюмінієву підкладку, ще недостатньо вивчені.
Вивчаючи можливості використання HVOF покриттів системи CrC-NiCr і
WC-CoCr для підвищення зносостійкості алюмінієвих сплавів, які використо-
вують в ливарних формах для пластмасової промисловості як альтернативи ста-
лям, було встановлено [144], що комбінація алюмінієвих сплавів із спеціально
розробленими покриттями дозволить скоротити тривалість процесу лиття,
підвищити термін експлуатації ливарних форм внаслідок поліпшення
тепловідведення, а також їх зносостійкості.
Висока зносостійкість газотермічних WC-Co покриттів забезпечується
поєднанням твердої складової WC і пластичної Со. Високошвидкісні методи
напилення таких покриттів, порівняно з іншими методами газотермічного на-
пилення є перспективними, оскільки більші швидкості і менші температури
часточок порошку знижують степінь розкладання WC в процесі напилення, за-
побігаючи тим самим зниженню твердості та зносостійкості [147]. Покриття
напилюють порошками з вмістом 6…17 % Со, отримані різними методами [147].
Окрім таких переваг, як зносостійкість, корозійна тривкість, стійкість до ерозії
HVOF покриттів, на відміну від гальванічного хромування, технологія їх напи-
