Page 112 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

112

Внаслідок жорсткого силового впливу з інтенсивною пластичною

деформацією поверхні часточок всередині них, навіть якщо вони завбільшки

2…5 мкм, формується мережа мікротріщин, які сприяють поступовому їх

подрібненню шляхом поділу на нанорозмірні фрагменти (рис. 4.3), середній

розмір, яких змінювався в діапазоні 5…200 нм.

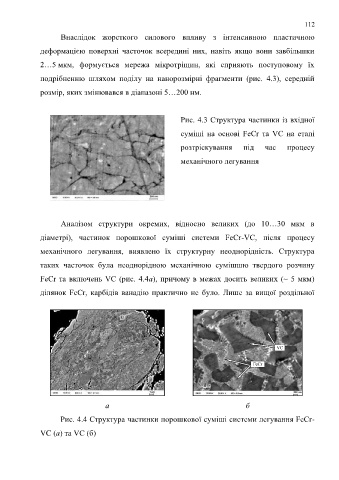

Рис. 4.3 Структура частинки із вхідної

суміші на основі FeCr та VC на етапі

розтріскування під час процесу

механічного легування

Аналізом структури окремих, відносно великих (до 10…30 мкм в

діаметрі), частинок порошкової суміші системи FeCr-VC, після процесу

механічного легування, виявлено їх структурну неоднорідність. Структура

таких часточок була неоднорідною механічною сумішшю твердого розчину

FeCr та включень VC (рис. 4.4а), причому в межах досить великих (~ 5 мкм)

ділянок FeCr, карбідів ванадію практично не було. Лише за вищої роздільної

VC

FeCr

а б

Рис. 4.4 Структура частинки порошкової суміші системи легування FeCr-

VC (а) та VC (б)
