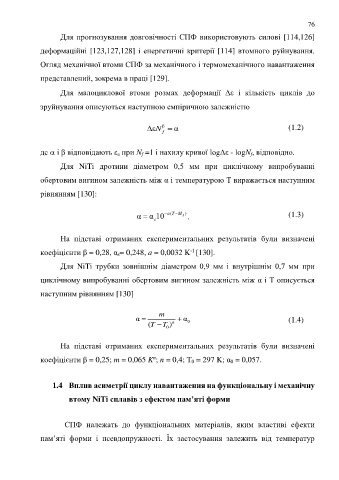

Page 76 - УДК

76

Для прогнозування довговічності СПФ використовують силові [114,126]

деформаційні [123,127,128] і енергетичні критерії [114] втомного руйнування.

Огляд механічної втоми СПФ за механічного і термомеханічного навантаження

представлений, зокрема в праці [129].

Для малоциклової втоми розмах деформації  і кількість циклів до

зруйнування описуються наступною емпіричною залежністю

 ε β f αN  (1.2)

де  і β відповідають ε a при N f =1 і нахилу кривої logΔε - logN f, відповідно.

Для NiTi дротини діаметром 0,5 мм при циклічному випробуванні
обертовим вигином залежність між α і температурою Т виражається наступним

рівнянням [130]:



α α 10  ( a T M s ) . (1.3)
s
На підставі отриманих експериментальних результатів були визначені

-1
коефіцієнти β = 0,28, α s= 0,248, a = 0,0032 K [130].
Для NiTi трубки зовнішнім діаметром 0,9 мм і внутрішнім 0,7 мм при

циклічному випробуванні обертовим вигином залежність між α і Т описується

наступним рівнянням [130]

m
α  α  (1.4)
(T  T 0 ) n 0

На підставі отриманих експериментальних результатів були визначені

n
коефіцієнти β = 0,25; m = 0,065 K ; n = 0,4; T 0 = 297 K; α 0 = 0,057.

1.4 Вплив асиметрії циклу навантаження на функціональну і механічну
втому NiTi сплавів з ефектом пам’яті форми

СПФ належать до функціональних матеріалів, яким властиві ефекти

пам’яті форми і псевдопружності. Їх застосування залежить від температур
