Page 72 - УДК

72

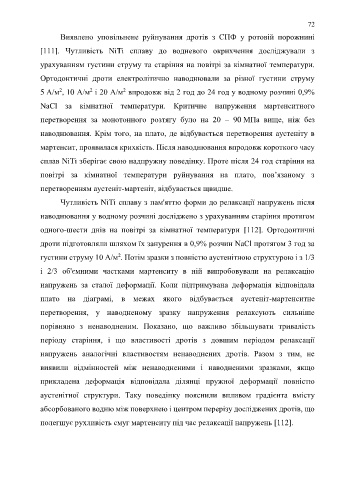

Виявлено уповільнене руйнування дротів з СПФ у ротовій порожнині

[111]. Чутливість NiTi сплаву до водневого окрихчення досліджували з

урахуванням густини струму та старіння на повітрі за кімнатної температури.

Ортодонтичні дроти електролітично наводнювали за різної густини струму

2
2
5 А/м , 10 А/м і 20 А/м впродовж від 2 год до 24 год у водному розчині 0,9%
2
NaCl за кімнатної температури. Критичне напруження мартенситного
перетворення за монотонного розтягу було на 20 – 90 МПа вище, ніж без

наводнювання. Крім того, на плато, де відбувається перетворення аустеніту в

мартенсит, проявилася крихкість. Після наводнювання впродовж короткого часу

сплав NiTi зберігає свою надпружну поведінку. Проте після 24 год старіння на

повітрі за кімнатної температури руйнування на плато, пов’язаному з

перетворенням аустеніт-мартеніт, відбувається щвидше.

Чутливість NiTi сплаву з пам'яттю форми до релаксації напружень після

наводнювання у водному розчині досліджено з урахуванням старіння протягом

одного-шести днів на повітрі за кімнатної температури [112]. Ортодонтичні

дроти підготовляли шляхом їх занурення в 0,9% розчин NaCl протягом 3 год за

густини струму 10 А/м . Потім зразки з повністю аустенітною структурою і з 1/3
2
і 2/3 об'ємними частками мартенситу в ній випробовували на релаксацію

напружень за сталої деформації. Коли підтримувана деформація відповідала
плато на діаграмі, в межах якого відбувається аустеніт-мартенситне

перетворення, у наводненому зразку напруження релаксують сильніше
порівняно з ненаводненим. Показано, що важливо збільшувати тривалість

періоду старіння, і що властивості дротів з довшим періодом релаксації
напружень аналогічні властивостям ненаводнених дротів. Разом з тим, не

виявили відмінностей між ненаводненими і наводненими зразками, якщо

прикладена деформація відповідала ділянці пружної деформації повністю

аустенітної структури. Таку поведінку пояснили впливом градієнта вмісту

абсорбованого водню між поверхнею і центром перерізу досліджених дротів, що

полегшує рухливість смуг мартенситу під час релаксації напружень [112].
