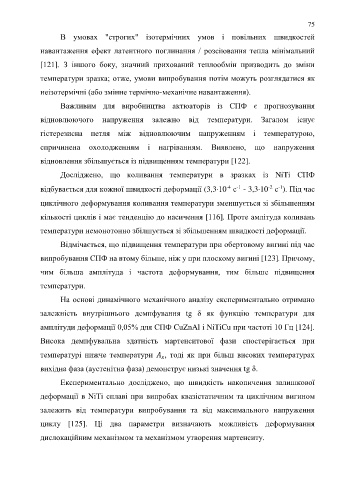

Page 75 - УДК

75

В умовах "строгих" ізотермічних умов і повільних швидкостей

навантаження ефект латентного поглинання / розсіювання тепла мінімальний

[121]. З іншого боку, значний прихований теплообмін призводить до зміни

температури зразка; отже, умови випробування потім можуть розглядатися як

неізотермічні (або змінне термічно-механічне навантаження).

Важливим для виробництва актюаторів із СПФ є прогнозування

відновлюючого напруження залежно від температури. Загалом існує

гістерезисна петля між відновлюючим напруженням і температурою,

спричинена охолодженням і нагріванням. Виявлено, що напруження

відновлення збільшується із підвищенням температури [122].

Досліджено, що коливання температури в зразках із NiTi СПФ

-4
-1
-2
-1
відбувається для кожної швидкості деформації (3,310 с - 3,310 с ). Під час
циклічного деформування коливання температури зменшується зі збільшенням
кількості циклів і має тенденцію до насичення [116]. Проте амлітуда коливань

температури немонотонно збілшується зі збільшенням швидкості деформації.

Відмічається, що підвищення температури при обертовому вигині під час

випробування СПФ на втому більше, ніж у при плоскому вигині [123]. Причому,

чим більша амплітуда і частота деформування, тим більше підвищення

температури.

На основі динамічного механічного аналізу експериментально отримано

залежність внутрішнього демпфування tg δ як функцію температури для

амплітуди деформації 0,05% для СПФ CuZnAl і NiTiCu при частоті 10 Гц [124].

Висока демпфувальна здатність мартенситової фази спостерігається при

температурі нижче температури , тоді як при більш високих температурах

вихідна фаза (аустенітна фаза) демонструє низькі значення tg δ.

Експериментально досліджено, що швидкість накопичення залишкової

деформації в NiTi сплаві при випробах квазістатичним та циклічним вигином

залежить від температури випробування та від максимального напруження

циклу [125]. Ці два параметри визначають можливість деформування

дислокаційним механізмом та механізмом утворення мартенситу.
