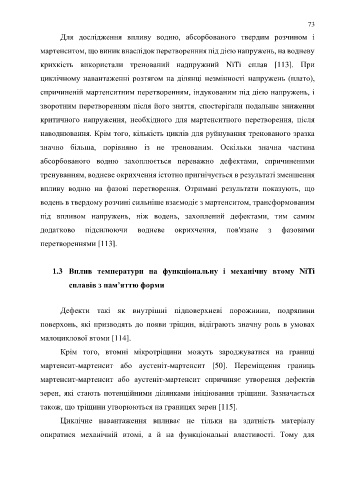

Page 73 - УДК

73

Для дослідження впливу водню, абсорбованого твердим розчином і

мартенситом, що виник внаслідок перетворенння під дією напружень, на водневу

крихкість використали тренований надпружний NiTi сплав [113]. При

циклічному навантаженні розтягом на ділянці незмінності напружень (плато),

спричиненій мартенситним перетворенням, індукованим під дією напружень, і

зворотним перетворенням після його зняття, спостерігали подальше зниження

критичного напруження, необхідного для мартенситного перетворення, після

наводнювання. Крім того, кількість циклів для руйнування тренованого зразка

значно більша, порівняно із не тренованим. Оскільки значна частина

абсорбованого водню захоплюється переважно дефектами, спричиненими

тренуванням, водневе окрихчення істотно пригнічується в результаті зменшення

впливу водню на фазові перетворення. Отримані результати показують, що

водень в твердому розчині сильніше взаємодіє з мартенситом, трансформованим

під впливом напружень, ніж водень, захоплений дефектами, тим самим

додатково підсилюючи водневе окрихчення, пов'язане з фазовими

перетвореннями [113].

1.3 Вплив температури на функціональну і механічну втому NiTi

сплавів з пам’яттю форми

Дефекти такі як внутрішні підповерхневі порожнини, подряпини

поверхонь, які призводять до появи тріщин, відіграють значну роль в умовах

малоциклової втоми [114].

Крім того, втомні мікротріщини можуть зароджуватися на границі

мартенсит-мартенсит або аустеніт-мартенсит [50]. Переміщення границь

мартенсит-мартенсит або аустеніт-мартенсит спричиняє утворення дефектів

зерен, які стають потенційними ділянками ініціювання тріщини. Зазначається

також, що тріщини утворюються на границях зерен [115].

Циклічне навантаження впливає не тільки на здатність матеріалу

опиратися механічній втомі, а й на функціональні властивості. Тому для
