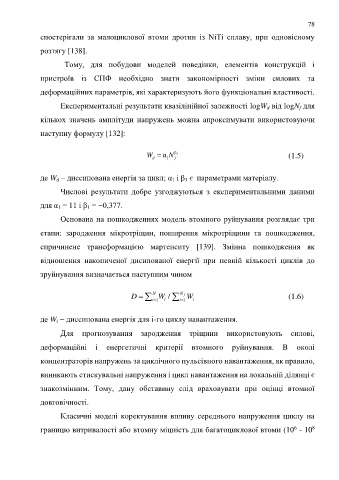

Page 78 - УДК

78

спостерігали за малоциклової втоми дротин із NiTi сплаву, при одновісному

розтягу [138].

Тому, для побудови моделей поведінки, елементів конструкцій і

пристроїв із СПФ необхідно знати закономірності зміни силових та

деформаційних параметрів, які характеризують його функціональні властивості.

Експериментальні результати квазілінійної залежності logW d від logN f для

кількох значень амплітуди напружень можна апроксимувати використовуючи

наступну формулу [132]:

1 β
W  α N (1.5)
d
1
f
де W d – диссипована енергія за цикл; α 1 і β 1 є параметрами матеріалу.

Числові результати добре узгоджуються з експериментальними даними

для α 1 = 11 і β 1 = −0,377.

Основана на пошкодженнях модель втомного руйнування розглядає три

етапи: зародження мікротріщин, поширення мікротріщини та пошкодження,

спричинене трансформацією мартенситу [139]. Змінна пошкодження як

відношення накопиченої дисипованої енергії при певній кількості циклів до

зруйнування визначається наступним чином

D   N 1 W i  / i N 1 f W (1.6)
i
i

де W i  диссипована енергія для і-го циклу навантаження.

Для прогнозування зародження тріщини використовують силові,

деформаційні і енергетичні критерії втомного руйнування. В околі

концентраторів напружень за циклічного пульсівного навантаження, як правило,

виникають стискувальні напруження і цикл навантаження на локальній ділянці є

знакозмінним. Тому, дану обставину слід враховувати при оцінці втомної

довговічності.

Класичні моделі коректування впливу середнього напруження циклу на

6
границю витривалості або втомну міцність для багатоциклової втоми (10 - 10 8
