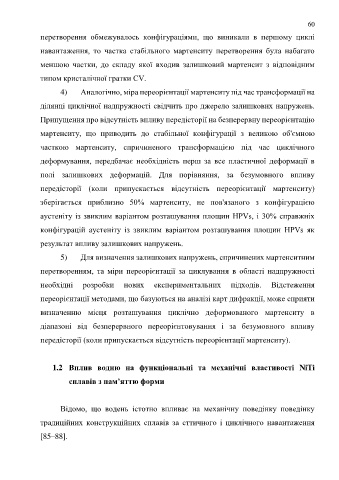

Page 60 - УДК

60

перетворення обмежувалось конфігураціями, що виникали в першому циклі

навантаження, то частка стабільного мартенситу перетворення була набагато

меншою частки, до складу якої входив залишковий мартенсит з відповідним

типом кристалічної гратки CV.

4) Аналогічно, міра переорієнтації мартенситу під час трансформації на

ділянці циклічної надпружності свідчить про джерело залишкових напружень.

Припущення про відсутність впливу передісторії на безперервну переорієнтацію

мартенситу, що приводить до стабільної конфігурації з великою об'ємною

часткою мартенситу, спричиненого трансформацією під час циклічного

деформування, передбачає необхідність перш за все пластичної деформації в

полі залишкових деформацій. Для порівняння, за безумовного впливу

передісторії (коли припускається відсутність переорієнтації мартенситу)

зберігається приблизно 50% мартенситу, не пов'язаного з конфігурацією

аустеніту із звиклим варіантом розташування площин HPVs, і 30% справжніх

конфігурацій аустеніту із звиклим варіантом розташування площин HPVs як

результат впливу залишкових напружень.

5) Для визначення залишкових напружень, спричинених мартенситним

перетворенням, та міри переорієнтації за циклування в області надпружності

необхідні розробки нових експериментальних підходів. Відстеження
переорієнтації методами, що базуються на аналізі карт дифракції, може сприяти

визначенню місця розташування циклічно деформованого мартенситу в
діапазоні від безперервного переорієнтовування і за безумовного впливу

передісторії (коли припускається відсутність переорієнтації мартенситу).

1.2 Вплив водню на функціональні та механічні властивості NiTi

сплавів з пам’яттю форми

Відомо, що водень істотно впливає на механічну поведінку поведінку

традиційних конструкційних сплавів за сттичного і циклічного навантаження

[85–88].
