Page 62 - УДК

62

Вплив водню на температури міжфазних переходів аустеніту в мартенсит

-1
-1
досліджували на зразках NiTi за концентрацій водню від 400 млн до 1809 млн
[90]. Аналіз діаграм диференціальної сканувальної калориметрії показав, що із

-1
збільшенням вмісту водню до 1809 млн (порівняно з 3 млн у вихідному
-1
сплаві), фазові переходи змістилися до нижчої температури і ентальпія реакцій

також зменшилася (Рис. 1.17 та Рис. 1.18). І аустенітне, і мартенситне

-1
перетворення повністю придушувалися за вмісту водню 1809 млн .
Дослідження механізму руйнування наводнених зразків NiTi сплаву

виявило [90], що на базовому зразку з 3 млн водню формувалася в’язка
-1
поверхня руйнування типу конус-чашка, тоді як на зразку з 1809 млн - на
-1
поверхні зламу виявили ознаки крихкого руйнування матеріалу. Зі збільшенням

-1
-1
вмісту водню від 3 млн до 1809 млн ширина смуги крихкого руйнування на
зламі зразка поступово збільшувалася аж до ширини 130 мм.

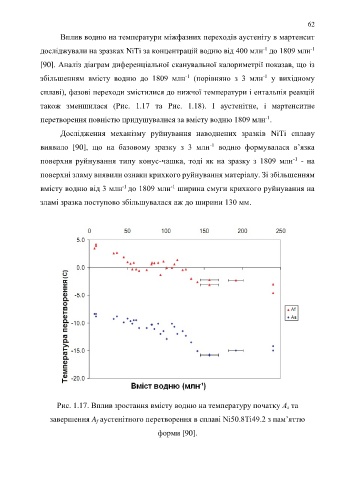

Рис. 1.17. Вплив зростання вмісту водню на температуру початку А s та

завершення A f аустенітного перетворення в сплаві Ni50.8Ti49.2 з пам’яттю

форми [90].
