Page 63 - УДК

63

Досліджували вплив зростання вмісту водню на фазову стабільність

Ni50.8Ti49.2 сплаву на зразках у вигляді смуг, які перед наводнюванням

механічно шліфували, відпалювали і хімічно полірували. Зразки розташовували

в електрохімічний комірці із сумішшю фосфорної і фтористоводневої кислот для

наводнювання. Зразки наводнювали за температури від 5 °С до 35 °С, напруги

від 3 В до 15 В впродовж від 5 до 600 сек. Такі умови наводнювання забезпечили

-1
-1
концентрації водню від 32 млн до 662 млн . Випроби на розтяг проводили на
-1
-1
вихідному матеріалі і наводнених зразках з вмістом водню 51 млн , 102 млн і
-1
180 млн . Дані випроб на розтяг використали для визначення впливу водню на
механічні характеристики NiTi сплаву [90].

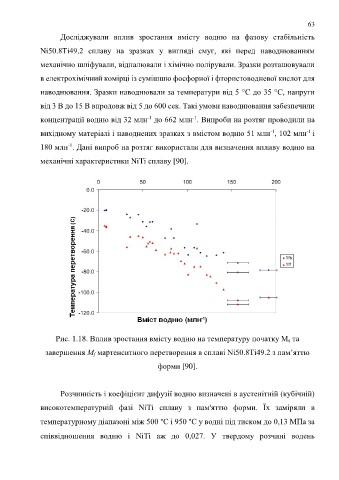

Рис. 1.18. Вплив зростання вмісту водню на температуру початку М s та

завершення М f мартенситного перетворення в сплаві Ni50.8Ti49.2 з пам’яттю

форми [90].

Розчинність і коефіцієнт дифузії водню визначені в аустенітній (кубічній)

високотемпературній фазі NiTi сплаву з пам'яттю форми. Їх заміряли в

температурному діапазоні між 500 °С і 950 °С у водні під тиском до 0,13 МПа за

співвідношення водню і NiTi аж до 0,027. У твердому розчині водень
