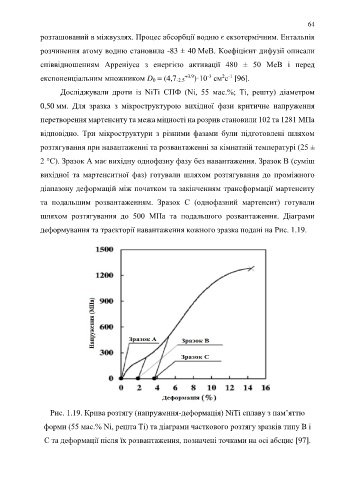

Page 64 - УДК

64

розташований в міжвузлях. Процес абсорбції водню є екзотермічним. Ентальпія

розчинення атому водню становила -83 ± 40 МеВ. Коефіцієнт дифузії описали

співвідношенням Арреніуса з енергією активації 480 ± 50 МеВ і перед

-3
2 -1
+3.9 )·10 см с [96].
експоненціальним множником D 0 = (4,7 -2.5
Досліджували дроти із NiTi СПФ (Ni, 55 мас.%; Ti, решту) діаметром
0,50 мм. Для зразка з мікроструктурою вихідної фази критичне напруження

перетворення мартенситу та межа міцності на розрив становили 102 та 1281 МПа

відповідно. Три мікроструктури з різними фазами були підготовлені шляхом

розтягування при навантаженні та розвантаженні за кімнатній температурі (25 ±

2 °C). Зразок A має вихідну однофазну фазу без навантаження. Зразок B (суміш

вихідної та мартенситної фаз) готували шляхом розтягування до проміжного

діапазону деформацій між початком та закінченням трансформації мартенситу

та подальшим розвантаженням. Зразок С (однофазний мартенсит) готували

шляхом розтягування до 500 МПа та подальшого розвантаження. Діаграми

деформування та траєкторії навантаження кожного зразка подані на Рис. 1.19.

Рис. 1.19. Крива розтягу (напруження-деформація) NiTi сплаву з пам’яттю
форми (55 мас.% Ni, решта Ti) та діаграми часткового розтягу зразків типу В і

С та деформації після їх розвантаження, позначені точками на осі абсцис [97].
