Page 53 - УДК

53

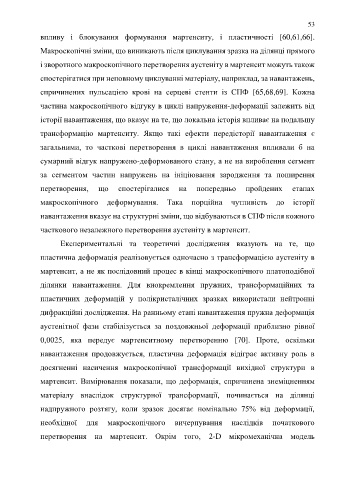

впливу і блокування формування мартенситу, і пластичності [60,61,66].

Макроскопічні зміни, що виникають після циклування зразка на ділянці прямого

і зворотного макроскопічного перетворення аустеніту в мартенсит можуть також

спостерігатися при неповному циклуванні матеріалу, наприклад, за навантажень,

спричинених пульсацією крові на серцеві стенти із СПФ [65,68,69]. Кожна

частина макроскопічного відгуку в циклі напруження-деформації залежить від

історії навантаження, що вказує на те, що локальна історія впливає на подальшу

трансформацію мартенситу. Якщо такі ефекти передісторії навантаження є

загальними, то часткові перетворення в циклі навантаження впливали б на

сумарний відгук напружено-деформованого стану, а не на вироблення сегмент

за сегментом частин напружень на ініціювання зародження та поширення

перетворення, що спостерігалися на попередньо пройдених етапах

макроскопічного деформування. Така порційна чутливість до історії

навантаження вказує на структурні зміни, що відбуваються в СПФ після кожного

часткового незалежного перетворення аустеніту в мартенсит.

Експериментальні та теоретичні дослідження вказують на те, що

пластична деформація реалізовується одночасно з трансформацією аустеніту в

мартенсит, а не як послідовний процес в кінці макроскопічного платоподібної

ділянки навантаження. Для виокремлення пружних, трансформаційних та
пластичних деформацій у полікристалічних зразках використали нейтронні

дифракційні дослідження. На ранньому етапі навантаження пружна деформація
аустенітної фази стабілізується за поздовжньої деформації приблизно рівної

0,0025, яка передує мартенситному перетворенню [70]. Проте, оскільки
навантаження продовжується, пластична деформація відіграє активну роль в

досягненні насичення макроскопічної трансформації вихідної структури в

мартенсит. Вимірювання показали, що деформація, спричинена знеміцненням

матеріалу внаслідок структурної трансформації, починається на ділянці

надпружного розтягу, коли зразок досягає номінально 75% від деформації,

необхідної для макроскопічного вичерпування наслідків початкового

перетворення на мартенсит. Окрім того, 2-D мікромеханічна модель
