Page 51 - УДК

51

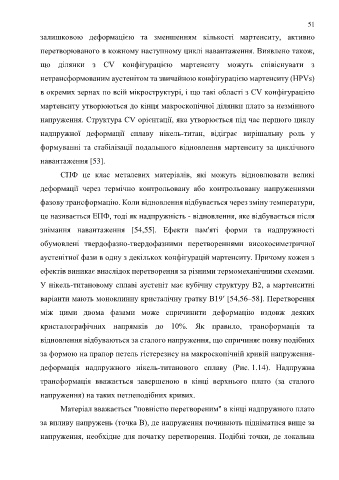

залишковою деформацією та зменшенням кількості мартенситу, активно

перетворюваного в кожному наступному циклі навантаження. Виявлено також,

що ділянки з CV конфігурацією мартенситу можуть співіснувати з

нетрансформованим аустенітом та звичайною конфігурацією мартенситу (HPVs)

в окремих зернах по всій мікроструктурі, і що такі області з CV конфігурацією

мартенситу утворюються до кінця макроскопічної ділянки плато за незмінного

напруження. Структура CV орієнтації, яка утворюється під час першого циклу

надпружної деформації сплаву нікель-титан, відіграє вирішальну роль у

формуванні та стабілізації подальшого відновлення мартенситу за циклічного

навантаження [53].

СПФ це клас металевих матеріалів, які можуть відновлювати великі

деформації через термічно контрольовану або контрольовану напруженнями

фазову трансформацію. Коли відновлення відбувається через зміну температури,

це називається ЕПФ, тоді як надпружність - відновлення, яке відбувається після

знімання навантаження [54,55]. Ефекти пам'яті форми та надпружності

обумовлені твердофазно-твердофазними перетвореннями високосиметричної

аустенітної фази в одну з декількох конфігурацій мартенситу. Причому кожен з

ефектів виникає внаслідок перетворення за різними термомеханічними схемами.

У нікель-титановому сплаві аустеніт має кубічну структуру B2, а мартенситні
варіанти мають моноклинну кристалічну гратку B19′ [54,56–58]. Перетворення

між цими двома фазами може спричинити деформацію вздовж деяких
кристалографічних напрямків до 10%. Як правило, трансформація та

відновлення відбуваються за сталого напруження, що спричиняє появу подібних
за формою на прапор петель гістерезису на макроскопічній кривій напруження-

деформація надпружного нікель-титанового сплаву (Рис. 1.14). Надпружна

трансформація вважається завершеною в кінці верхнього плато (за сталого

напруження) на таких петлеподібних кривих.

Матеріал вважається "повністю перетвореним" в кінці надпружного плато

за впливу напружень (точка В), де напруження починають підніматися вище за

напруження, необхідне для початку перетворення. Подібні точки, де локальна
