Page 50 - УДК

50

Проведено комплексне експериментально-аналітичне дослідження

конфігурацій мартенситу, що виникають в надпружному нікель-титановому

сплаві внаслідок перетворень під дією циклічної деформації за температури

навколишнього середовища [53]. Деформацію вимірювали на субзеренному

рівні безпосередньо під час циклування в колоні мікроскопу (in situ),

використовуючи техніку корекції спотворень цифрових зображень, отриманих

на сканівному електронному мікроскопі.

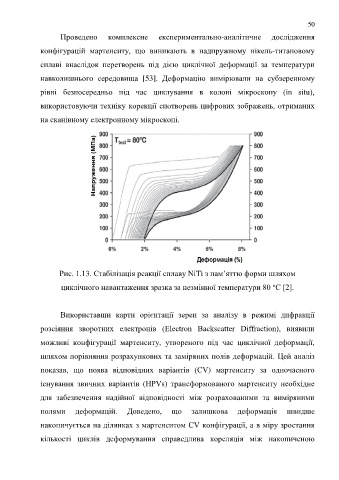

Рис. 1.13. Стабілізація реакції сплаву NiTi з пам’яттю форми шляхом

о
циклічного навантаження зразка за незмінної температури 80 С [2].

Використавши карти орієнтації зерен за аналізу в режимі дифракції

розсіяння зворотних електронів (Electron Backscatter Diffraction), виявили

можливі конфігурації мартенситу, утвореного під час циклічної деформації,

шляхом порівняння розрахункових та заміряних полів деформацій. Цей аналіз

показав, що поява відповідних варіантів (CV) мартенситу за одночасного

існування звичних варіантів (HPVs) трансформованого мартенситу необхідне

для забезпечення надійної відповідності між розрахованими та виміряними

полями деформацій. Доведено, що залишкова деформація швидше

накопичується на ділянках з мартенситом CV конфігурації, а в міру зростання

кількості циклів деформування справедлива кореляція між накопиченою
