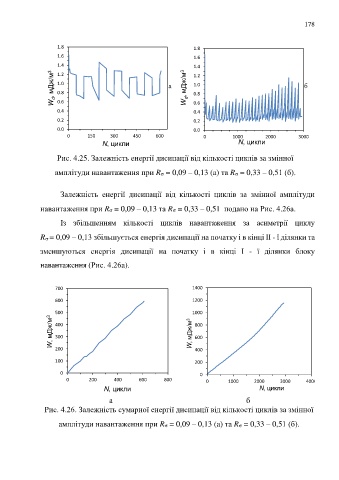

Рис. 4.25. Залежність енергії дисипації від кількості циклів за змінної

амплітуди навантаження при R = 0,09 – 0,13 (a) та R = 0,33 – 0,51 (б).

Залежність енергії дисипації від кількості циклів за змінної амплітуди

навантаження при R = 0,09 – 0,13 та R = 0,33 – 0,51 подано на Рис. 4.26а.

Із збільшенням кількості циклів навантаження за асиметрії циклу

R = 0,09 – 0,13 збільшується енергія дисипації на початку і в кінці ІІ - ї ділянки та

зменшуються енергія дисипації на початку і в кінці І - ї ділянки блоку

навантаження (Рис. 4.26a).

700 1400
600 1200

500 1000
W, мДж/м 3 400 W, мДж/м 3 800

300
600
200 400

100 200
0 0
0 200 400 600 800 0 1000 2000 3000 4000
N, цикли N, цикли

а б
Рис. 4.26. Залежність сумарної енергії дисипації від кількості циклів за змінної

амплітуди навантаження при R = 0,09 – 0,13 (a) та R = 0,33 – 0,51 (б).
