Page 181 - УДК

181

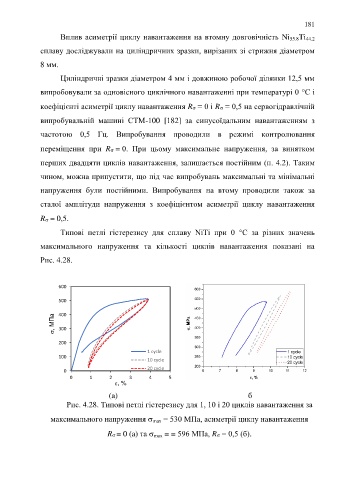

Вплив асиметрії циклу навантаження на втомну довговічність Ni 55.8Ti 44.2

сплаву досліджували на циліндричних зразки, вирізаних зі стрижня діаметром

8 мм.

Циліндричні зразки діаметром 4 мм і довжиною робочої ділянки 12,5 мм

випробовували за одновісного циклічного навантаженні при температурі 0 °С і

коефіцієнті асиметрії циклу навантаження R = 0 і R = 0,5 на сервогідравлічній

випробувальній машині СТМ-100 [182] за синусоїдальним навантаженням з

частотою 0,5 Гц. Випробування проводили в режимі контролювання

переміщення при R = 0. При цьому максимальне напруження, за винятком

перших двадцяти циклів навантаження, залишається постійним (п. 4.2). Таким

чином, можна припустити, що під час випробувань максимальні та мінімальні

напруження були постійними. Випробування на втому проводили також за

сталої амплітуди напруження з коефіцієнтом асиметрії циклу навантаження

R = 0,5.

Типові петлі гістерезису для сплаву NiTi при 0 °С за різних значень

максимального напруження та кількості циклів навантаження показані на

Рис. 4.28.

600

500

, МПа 400

300

200
1 cycle
100
10 cycle
20 cycle
0
0 1 2 3 4 5
, %

(a) б
Рис. 4.28. Типові петлі гістерезису для 1, 10 і 20 циклів навантаження за

максимального напруження  max = 530 МПа, асиметрії циклу навантаження

R = 0 (a) та  max = = 596 МПа, R = 0,5 (б).
