Page 175 - УДК

175


Проте на відміну від асиметрії циклу навантаження R  σ 0,09 0,13 , при


значеннях R  σ 0,33 0,51 залишкова деформація в кінці (на початку) кожної
ступені майже не чутлива до кількості циклів навантаження (Рис. 4.21б). Це

можна пояснити тим, що у цьому випадку значення залишкової деформації вже

в першому циклі навантаження склало 8,8%, що перевищує максимальну

деформацію за якої ще спостерігається ефект надпружності [180].

1.6
Step I

1.2 Step II

0.8
Δε res , % 0.4

0.0

-0.4
0 200 400 600 800
N, цикли

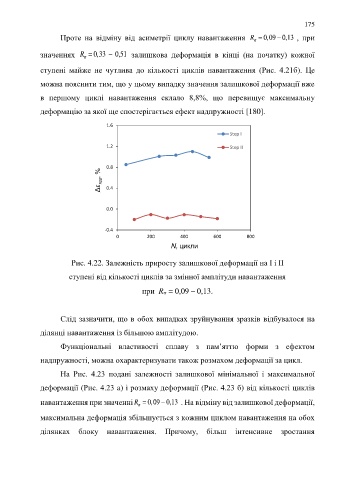

Рис. 4.22. Залежність приросту залишкової деформації на І і ІІ

ступені від кількості циклів за змінної амплітуди навантаження

при R = 0,09 – 0,13.

Слід зазначити, що в обох випадках зруйнування зразків відбувалося на

ділянці навантаження із більшою амплітудою.

Функціональні властивості сплаву з пам’яттю форми з ефектом

надпружності, можна охарактеризувати також розмахом деформації за цикл.

На Рис. 4.23 подані залежності залишкової мінімальної і максимальної

деформації (Рис. 4.23 a) і розмаху деформації (Рис. 4.23 б) від кількості циклів

навантаження при значенні R  σ 0,09 0,13  . На відміну від залишкової деформації,

максимальна деформація збільшується з кожним циклом навантаження на обох

ділянках блоку навантаження. Причому, більш інтенсивне зростання
