Page 182 - УДК

182

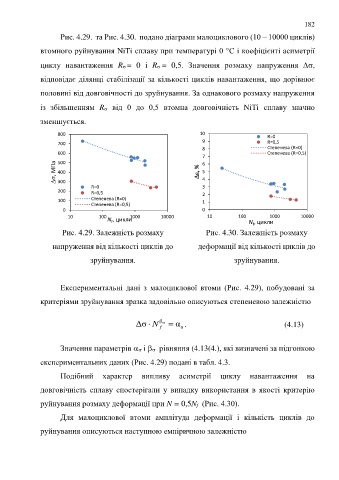

Рис. 4.29. та Рис. 4.30. подано діаграми малоциклового (10 – 10000 циклів)

втомного руйнування NiTi сплаву при температурі 0 °С і коефіцієнті асиметрії

циклу навантаження R = 0 і R = 0,5. Значення розмаху напруження ,

відповідає ділянці стабілізації за кількості циклів навантаження, що дорівнює

половині від довговічності до зруйнування. За однакового розмаху напруження

із збільшенням R від 0 до 0,5 втомна довговічність NiTi сплаву значно

зменшується.

800 10
R=0
9 R=0,5
700
8 Степенева (R=0)
600 Степенева (R=0,5)
7
500
, МПа 400 , % 5
6
4
300
R=0 3
200 R=0,5 2
Степенева (R=0)
100 1
Степенева (R=0,5)
0 0
10 100 1000 10000 10 100 1000 10000
N , цикли N , цикли
f
f
Рис. 4.29. Залежність розмаху Рис. 4.30. Залежність розмаху
напруження від кількості циклів до деформації від кількості циклів до

зруйнування. зруйнування.

Експериментальні дані з малоциклової втоми (Рис. 4.29), побудовані за

критеріями зруйнування зразка задовільно описуються степеневою залежністю

  β f σ  α N σ . (4.13)
σ

Значення параметрів  і  рівняння (4.13(4.), які визначені за підгонкою

експериментальних даних (Рис. 4.29) подані в табл. 4.3.

Подібний характер випливу асиметрії циклу навантаження на
довговічність сплаву спостерігали у випадку використання в якості критерію

руйнування розмаху деформації при N = 0,5N f (Рис. 4.30).
Для малоциклової втоми амплітуда деформації і кількість циклів до

руйнування описуються наступною емпіричною залежністю
