177

кількості циклів (Рис. 4.24б). Залежність розмаху деформації від кількості циклів

і значення параметрів цієї залежності в межах блоку навантаження також майже

не чутливі до номера блоку аж до моменту зруйнування зразка, подібно до даних

при значення R  σ 0,09 0,13  (Рис. 4.23б).

12 2.4

2.2
10
2.0

ε, % 8 % Δε, 1.8
1.6

6 1.4

1.2
4
1.0
0 500 1000 1500 2000 2500 3000
0 500 1000 1500 2000 2500 3000
N, цикли N, цикли

а б

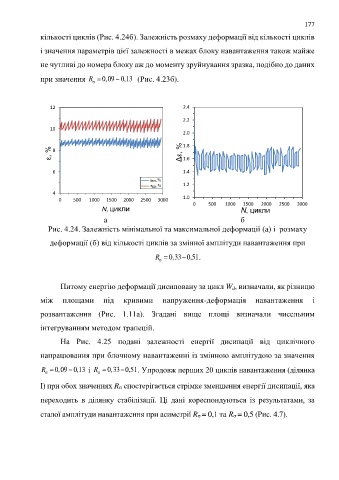

Рис. 4.24. Залежність мінімальної та максимальної деформації (a) і розмаху

деформації (б) від кількості циклів за змінної амплітуди навантаження при


R  σ 0,33 0,51.

Питому енергію деформації дисиповану за цикл W d, визначали, як різницю

між площами під кривими напруження-деформація навантаження і

розвантаження (Рис. 1.11а). Згадані вище площі визначали чисельним

інтегруванням методом трапецій.

На Рис. 4.25 подані залежності енергії дисипації від циклічного

напрацювання при блочному навантаженні із змінною амплітудою за значення


R  σ 0,09 0,13  і R  σ 0,33 0,51. Упродовж перших 20 циклів навантаження (ділянка

І) при обох значеннях R спостерігається стрімке зменшення енергії дисипації, яка

переходить в ділянку стабілізації. Ці дані кореспондуються із результатами, за

сталої амплітуди навантаження при асиметрії R = 0,1 та R = 0,5 (Рис. 4.7).
