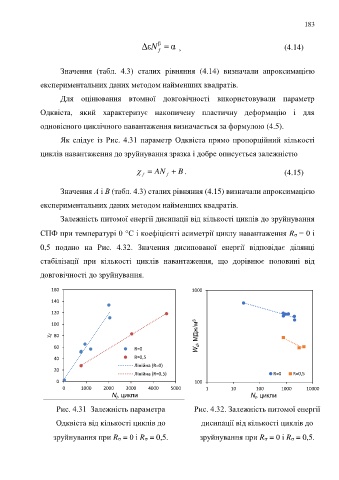

Page 183 - УДК

183

 ε β f αN  , (4.14)

Значення (табл. 4.3) сталих рівняння (4.14) визначали апроксимацією

експериментальних даних методом найменших квадратів.

Для оцінювання втомної довговічності використовували параметр

Одквіста, який характеризує накопичену пластичну деформацію і для

одновісного циклічного навантаження визначається за формулою (4.5).

Як слідує із Рис. 4.31 параметр Одквіста прямо пропорційний кількості

циклів навантаження до зруйнування зразка і добре описується залежністю

  f AN  f B. (4.15)

Значення А і В (табл. 4.3) сталих рівняння (4.15) визначали апроксимацією

експериментальних даних методом найменших квадратів.

Залежність питомої енергії дисипації від кількості циклів до зруйнування

СПФ при температурі 0 °С і коефіцієнті асиметрії циклу навантаження R = 0 і

0,5 подано на Рис. 4.32. Значення дисипованої енергії відповідає ділянці

стабілізації при кількості циклів навантаження, що дорівнює половині від

довговічності до зруйнування.

160 1000

140
120
W d , МДж/м 3
100
 f 80

60 R=0
40 R=0,5
Лінійна (R=0)
20
Лінійна (R=0,5) R=0 R=0,5
0 100
0 1000 2000 3000 4000 5000 1 10 100 1000 10000
N , цикли N , цикли
f
f
Рис. 4.31 Залежність параметра Рис. 4.32. Залежність питомої енергії

Одквіста від кількості циклів до дисипації від кількості циклів до

зруйнування при R = 0 і R = 0,5. зруйнування при R = 0 і R = 0,5.
