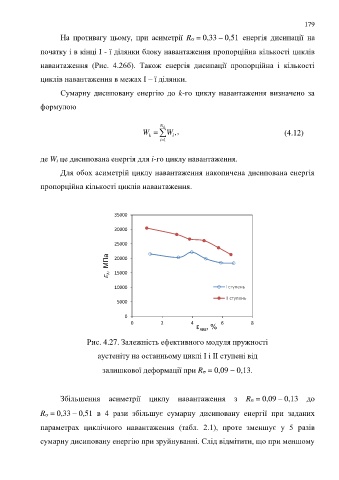

Page 179 - УДК

179

На противагу цьому, при асиметрії R = 0,33 – 0,51 енергія дисипації на

початку і в кінці І - ї ділянки блоку навантаження пропорційна кількості циклів

навантаження (Рис. 4.26б). Також енергія дисипації пропорційна і кількості

циклів навантаження в межах І – ї ділянки.

Сумарну дисиповану енергію до k-го циклу навантаження визначено за

формулою

N k
k 
W  W i ,, (4.12)
i 1

де W i це дисипована енергія для i-го циклу навантаження.

Для обох асиметрій циклу навантаження накопичена дисипована енергія

пропорційна кількості циклів навантаження.

35000

30000

25000

МПа 20000

E A , 15000

10000 І ступень

ІІ ступень
5000

0
0 2 4 6 8
ε , %
res
Рис. 4.27. Залежність ефективного модуля пружності

аустеніту на останньому циклі І і ІІ ступені від

залишкової деформації при R = 0,09  0,13.

Збільшення асиметрії циклу навантаження з R = 0,09 – 0,13 до

R = 0,33 – 0,51 в 4 рази збільшує сумарну дисиповану енергії при заданих

параметрах циклічного навантаження (табл. 2.1), проте зменшує у 5 разів

сумарну дисиповану енергію при зруйнуванні. Слід відмітити, що при меншому
