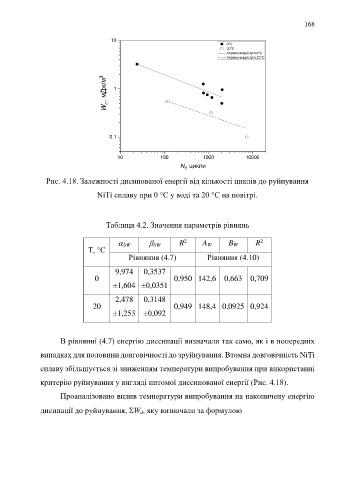

Page 168 - УДК

168

Рис. 4.18. Залежності дисипованої енергії від кількості циклів до руйнування

NiTi сплаву при 0 °С у воді та 20 °С на повітрі.

Таблиця 4.2. Значення параметрів рівнянь

2
2
W W R A W B W R
T, °С
Рівняння (4.7) Рівняння (4.10)
9,974 0,3537
0 0,950 142,6 0,663 0,709
±1,604 ±0,0351

2,478 0,3148
20 0,949 148,4 0,0925 0,924
±1,253 ±0,092

В рівнянні (4.7) енергію диссипації визначали так само, як і в попередніх

випадках для половини довговічності до зруйнування. Втомна довговічність NiTi

сплаву збільшується зі зниженням температури випробування при використанні

критерію руйнування у вигляді питомої диссипованої енергії (Рис. 4.18).

Проаналізовано вплив температури випробування на накопичену енергію

дисипації до руйнування, W d, яку визначали за формулою
