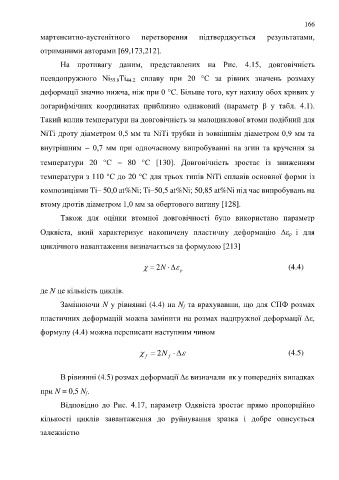

Page 166 - УДК

166

мартенситно-аустенітного перетворення підтверджується результатами,

отриманими авторами [69,173,212].

На противагу даним, представлених на Рис. 4.15, довговічність

псевдопружного Ni 55.8Ti 44.2 сплаву при 20 °С за рівних значень розмаху

деформації значно нижча, ніж при 0 °С. Більше того, кут нахилу обох кривих у

логарифмічних координатах приблизно однаковий (параметр β у табл. 4.1).

Такий вплив температури на довговічність за малоциклової втоми подібний для

NiTi дроту діаметром 0,5 мм та NiTi трубки із зовнішнім діаметром 0,9 мм та

внутрішним  0,7 мм при одночасному випробуванні на згин та кручення за

температури 20 °С  80 °С [130]. Довговічність зростає із зниженням

температури з 110 °С до 20 °С для трьох типів NiTi сплавів основної форми із

композиціями Ti– 50,0 at%Ni; Ti–50,5 at%Ni; 50,85 at%Ni під час випробувань на

втому дротів діаметром 1,0 мм за обертового вигину [128].

Також для оцінки втомної довговічності було використано параметр

Одквіста, який характеризує накопичену пластичну деформацію  p і для

циклічного навантаження визначається за формулою [213]

 2N  (4.4)
 
p

де N це кількість циклів.

Замінюючи N у рівнянні (4.4) на N f та врахувавши, що для СПФ розмах

пластичних деформацій можна замінити на розмах надпружної деформації Δε,

формулу (4.4) можна переписати наступним чином

 2N   (4.5)
 
f f

В рівнянні (4.5) розмах деформації  визначали як у попередніх випадках

при N = 0,5 N f.

Відповідно до Рис. 4.17, параметр Одквіста зростає прямо пропорційно

кількості циклів завантаження до руйнування зразка і добре описується

залежністю
