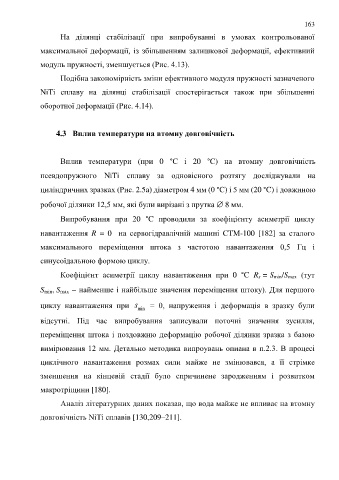

Page 163 - УДК

163

На ділянці стабілізації при випробуванні в умовах контрольованої

максимальної деформації, із збільшенням залишкової деформації, ефективний

модуль пружності, зменшується (Рис. 4.13).

Подібна закономірність зміни ефективного модуля пружності зазначеного

NiTi сплаву на ділянці стабілізації спостерігається також при збільшенні

оборотної деформації (Рис. 4.14).

4.3 Вплив температури на втомну довговічність

Вплив температури (при 0 °C і 20 °C) на втомну довговічність

псевдопружного NiTi сплаву за одновісного розтягу досліджували на

циліндричних зразках (Рис. 2.5a) діаметром 4 мм (0 °C) і 5 мм (20 °C) і довжиною

робочої ділянки 12,5 мм, які були вирізані з прутка  8 мм.

Випробування при 20 °C проводили за коефіцієнту асиметрії циклу

навантаження R = 0 на сервогідравлічній машині CTM-100 [182] за сталого

максимального переміщення штока з частотою навантаження 0,5 Гц і

синусоїдальною формою циклу.

Коефіцієнт асиметрії циклу навантаження при 0 °C R s = S min/S max (тут

S min, S max  найменше і найбільше значення переміщення штоку). Для першого

циклу навантаження при s min = 0, напруження і деформація в зразку були

відсутні. Під час випробування записували поточні значення зусилля,

переміщення штока і поздовжню деформацію робочої ділянки зразка з базою

вимірювання 12 мм. Детально методика випроувань опиана в п.2.3. В процесі

циклічного навантаження розмах сили майже не змінювався, а її стрімке

зменшення на кінцевій стадії було спричинене зародженням і розвитком

макротріщини [180].

Аналіз літературних даних показав, що вода майже не впливає на втомну
довговічність NiTi сплавів [130,209–211].
