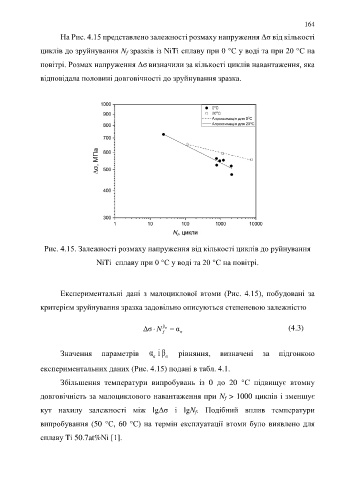

Page 164 - УДК

164

На Рис. 4.15 представлено залежності розмаху напруження Δσ від кількості

циклів до зруйнування N f зразків із NiTi сплаву при 0 °С у воді та при 20 °С на

повітрі. Розмах напруження Δσ визначили за кількості циклів навантаження, яка

відповідала половині довговічності до зруйнування зразка.

Рис. 4.15. Залежності розмаху напруження від кількості циклів до руйнування
NiTi сплаву при 0 °С у воді та 20 °С на повітрі.

Експериментальні дані з малоциклової втоми (Рис. 4.15), побудовані за

критерієм зруйнування зразка задовільно описуються степеневою залежністю

  β f σ  α N σ (4.3)
σ

Значення параметрів α i β рівняння, визначені за підгонкою
σ
σ
експериментальних даних (Рис. 4.15) подані в табл. 4.1.

Збільшення температури випробувань із 0 до 20 °С підвищує втомну

довговічність за малоциклового навантаження при N f > 1000 циклів і зменшує

кут нахилу залежності між lgΔσ і lgN f. Подібний вплив температури

випробування (50 °С, 60 °С) на термін експлуатації втоми було виявлено для

сплаву Ti 50.7at%Ni [1].
