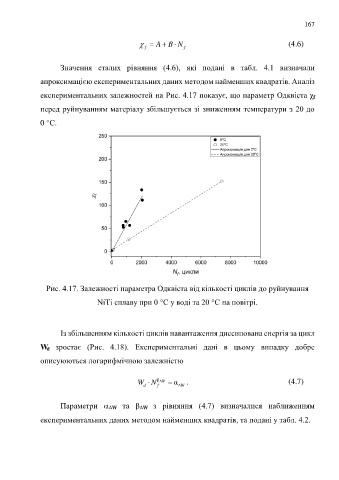

Page 167 - УДК

167

 
  A B N (4.6)
f
f

Значення сталих рівняння (4.6), які подані в табл. 4.1 визначали

апроксимацією експериментальних даних методом найменших квадратів. Аналіз

експериментальних залежностей на Рис. 4.17 показує, що параметр Одквіста χ f

перед руйнуванням матеріалу збільшується зі зниженням температури з 20 до

0 °C.

Рис. 4.17. Залежності параметра Одквіста від кількості циклів до руйнування

NiTi сплаву при 0 °С у воді та 20 °С на повітрі.

Із збільшенням кількості циклів навантаження диссипована енергія за цикл

W d зростає (Рис. 4.18). Експериментальні дані в цьому випадку добре

описуюються логарифмічною залежністю


W N β W  α  W . (4.7)

f
d
Параметри W та W з рівняння (4.7) визначалися наближенням

експериментальних даних методом найменших квадратів, та подані у табл. 4.2.
