Page 165 - УДК

165

Таблиця 4.1. Значення параметрів рівнянь

2
2
2
  R   R A B R
T, °С
Рівняння (1.2) Рівняння (4.3) Рівняння (4.6)
8,754 0,14 943,7 0,0814
0 0,868 0,933 2,472 0,0581 0,941
±1,339 ±0,026 ±53,84 ±0.00898

5,379 0,198 788,6 0,0396
20 0,944 0,997 3,018 0,0205 0,999
±1,634 ±0,05 ±10,56 ±0,00195

На Рис. 4.16 подано експериментальні криві втоми в координатах розмах

деформації  кількість циклів до зруйнування зразка. Значення розмаху

деформації визначали при половині довговічності до зруйнування зразка,

аналогічно як і розмах напруження. Для підгонки даних використовували

рівняння (1.2) з параметрами, значення яких подані в табл. 4.1.

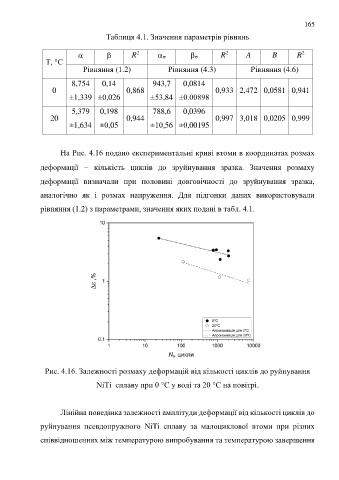

Рис. 4.16. Залежності розмаху деформацій від кількості циклів до руйнування

NiTi сплаву при 0 °С у воді та 20 °С на повітрі.

Лінійна поведінка залежності амплітуди деформації від кількості циклів до

руйнування псевдопружного NiTi сплаву за малоциклової втоми при різних

співвідношеннях між температурою випробування та температурою завершення
