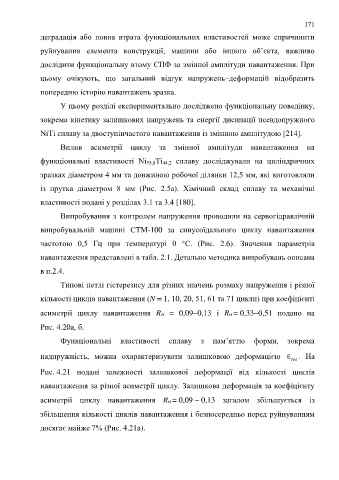

Page 171 - УДК

171

деградація або повна втрата функціональних властивостей може спричинити

руйнування елемента конструкції, машини або іншого об’єкта, важливо

дослідити функціональну втому СПФ за змінної амплітуди навантаження. При

цьому очікують, що загальний відгук напружень–деформацій відобразить

попередню історію навантажень зразка.

У цьому розділі експериментально досліджено функціональну поведінку,

зокрема кінетику залишкових напружень та енергії дисипації псевдопружного

NiTi сплаву за двоступінчастого навантаження із змінною амплітудою [214].

Вплив асиметрії циклу за змінної амплітуди навантаження на

функціональні властивості Ni 55,8Ti 44,2 сплаву досліджували на циліндричних

зразках діаметром 4 мм та довжиною робочої ділянки 12,5 мм, які виготовляли

із прутка діаметром 8 мм (Рис. 2.5а). Хімічний склад сплаву та механічні

властивості подані у розділах 3.1 та 3.4 [180].

Випробування з контролем напруження проводили на сервогідравлічній

випробувальній машині СTM-100 за синусоїдального циклу навантаження

частотою 0,5 Гц при температурі 0 °С. (Рис. 2.6). Значення параметрів

навантаження представлені в табл. 2.1. Детально методика випробувань описана

в п.2.4.

Типові петлі гістерезису для різних значень розмаху напруження і різної
кількості циклів навантаження (N = 1, 10, 20, 51, 61 та 71 цикли) при коефіцієнті

асиметрії циклу навантаження R = 0,090,13 і R = 0,330,51 подано на

Рис. 4.20а, б.

Функціональні властивості сплаву з пам’яттю форми, зокрема

надпружність, можна охарактеризувати залишковою деформацією ε . На
res
Рис. 4.21 подані залежності залишкової деформації від кількості циклів

навантаження за різної асиметрії циклу. Залишкова деформація за коефіцієнту

асиметрії циклу навантаження R = 0,09  0,13 загалом збільшується із

збільшення кількості циклів навантаження і безпосередньо перед руйнуванням

досягає майже 7% (Рис. 4.21а).
