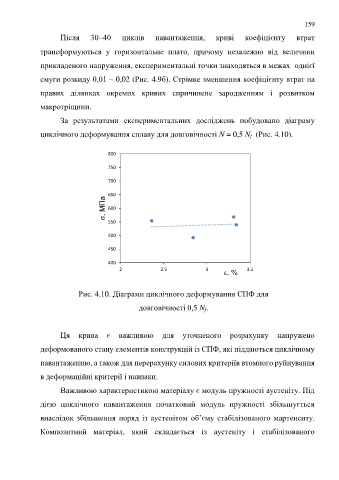

Page 159 - УДК

159

Після 3040 циклів навантаження, криві коефіцієнту втрат

трансформуються у горизонтальне плато, причому незалежно від величини

прикладеного напруження, експериментальні точки знаходяться в межах однієї

смуги розкиду 0,01 – 0,02 (Рис. 4.9б). Стрімке зменшення коефіцієнту втрат на

правих ділянках окремих кривих спричинене зародженням і розвитком

макротріщини.

За результатами експериментальних досліджень побудовано діаграму

циклічного деформування сплаву для довговічності N = 0,5 N f (Рис. 4.10).

800

750

700

650
, МПа 600

550

500

450

400
2 2.5 3 3.5
, %

Рис. 4.10. Діаграми циклічного деформування СПФ для
довговічності 0,5 N f.

Ця крива є важливою для уточненого розрахунку напружено

деформованого стану елементів конструкцій із СПФ, які піддаються циклічному
навантаженню, а також для перерахунку силових критеріїв втомного руйнування

в деформаційні критерії і навпаки.

Важливою характеристикою матеріалу є модуль пружності аустеніту. Під

дією циклічного навантаження початковий модуль пружності збільшується

внаслідок збільшення поряд із аустенітом об’єму стабілізованого мартенситу.

Композитний матеріал, який складається із аустеніту і стабілізованого
