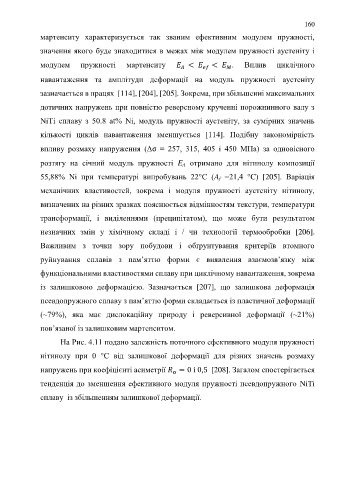

Page 160 - УДК

160

мартенситу характеризується так званим ефективним модулем пружності,

значення якого буде знаходитися в межах між модулем пружності аустеніту і

модулем пружності мартенситу < < . Вплив циклічного

навантаження та амплітуди деформації на модуль пружності аустеніту

зазначається в працях [114], [204], [205]. Зокрема, при збільшенні максимальних
дотичних напружень при повністю реверсному крученні порожнинного валу з

NiTi сплаву з 50.8 at% Ni, модуль пружності аустеніту, за сумірних значень
кількості циклів навантаження зменшується [114]. Подібну закономірність

впливу розмаху напруження (Δσ = 257, 315, 405 і 450 МПа) за одновісного

розтягу на січний модуль пружності E A отримано для нітинолу композиції

55,88% Ni при температурі випробувань 22°С (A f =21,4 °C) [205]. Варіація

механічних властивостей, зокрема і модуля пружності аустеніту нітинолу,

визначених на різних зразках пояснюється відмінностям текстури, температури

трансформації, і виділеннями (преципітатом), що може бути результатом

незначних змін у хімічному складі і / чи технології термообробки [206].

Важливим з точки зору побудови і обґрунтування критеріїв втомного

руйнування сплавів з пам’яттю форми є виявлення взаємозв’язку між

функціональними властивостями сплаву при циклічному навантаження, зокрема

із залишковою деформацією. Зазначається [207], що залишкова деформація

псевдопружного сплаву з пам’яттю форми складається із пластичної деформації

(~79%), яка має дислокаційну природу і реверсивної деформації (~21%)

пов’язаної із залишковим мартенситом.

На Рис. 4.11 подано залежність поточного ефективного модуля пружності

нітинолу при 0 °С від залишкової деформації для різних значень розмаху

напружень при коефіцієнті асиметрії = 0 і 0,5 [208]. Загалом спостерігається
σ
тенденція до зменшення ефективного модуля пружності псевдопружного NiTi

сплаву із збільшенням залишкової деформації.
