Page 150 - УДК

150

4 ДОСЛІДЖЕННЯ ВПЛИВУ ТЕМПЕРАТУРИ, АСИМЕТРІЇ ЦИКЛУ

ТА ЗМІННОЇ АМПЛІТУДИ НАВАНТАЖЕННЯ НА

ФУНКЦІОНАЛЬНУ І МЕХАНІЧНУ ВТОМУ

4.1 Вплив температури на функціональні властивості

Досліджували вплив температури (0 °С і 20 °С) на функціональні

властивості нітинолу за циклічного навантаження циліндричних зразків

діаметром 4 мм (при 0 °С) і 5 мм (при 20 °С) та довжиною робочої ділянки 12,5

мм (Рис. 2.5a) з частотою навантаження 0,5 Гц (п. 2.3). Випробування проводили

за коефіцієнту асиметрії циклу навантаження R = 0 на сервогідравлічній машині

CTM-100 [182] за сталого максимального переміщення штока з частотою

навантаження 0,5 Гц і синусоїдальною формою циклу.

800

700
600
500
, МПа 400

300

200 1-ий цикл
10-ий цикл
100
20-ий цикл
0
0 2 4 6 8 10 12
, %
(а) (б)

700

600
500

, МПа 400
300

200 1-ий цикл
10-ий цикл
100
20-ий цикл
0
0 0.5 1 1.5
, %
(г)
(в)

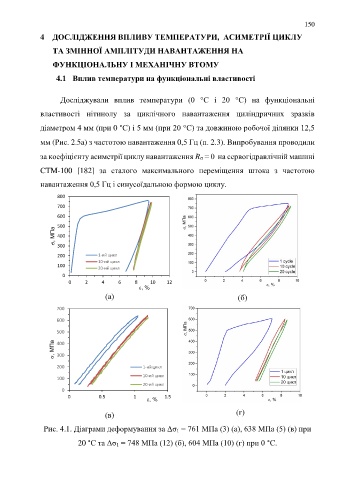

Рис. 4.1. Діаграми деформування за Δσ 1 = 761 МПа (3) (а), 638 МПа (5) (в) при

20 °С та Δσ 1 = 748 МПа (12) (б), 604 МПа (10) (г) при 0 °С.
