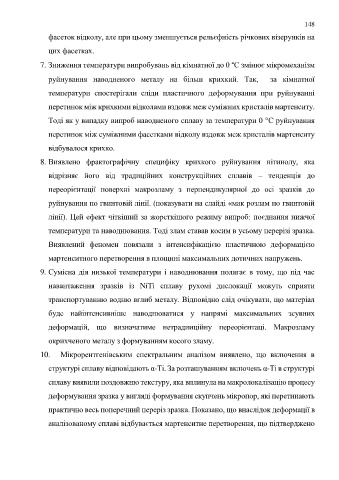

Page 148 - УДК

148

фасеток відколу, але при цьому зменшується рельєфність річкових візерунків на

цих фасетках.

7. Зниження температури випробувань від кімнатної до 0 °С змінює мікромеханізм

руйнування наводненого металу на більш крихкий. Так, за кімнатної

температури спостерігали сліди пластичного деформування при руйнуванні

перетинок між крихкими відколами вздовж меж суміжних кристалів мартенситу.

Тоді як у випадку випроб наводненого сплаву за температури 0 °С руйнування

перетинок між суміжними фасетками відколу вздовж меж кристалів мартенситу

відбувалося крихко.
8. Виявлено фрактографічну специфіку крихкого руйнування нітинолу, яка

відрізняє його від традиційних конструкційних сплавів – тенденція до
переорієнтації поверхні макрозламу з перпендикулярної до осі зразків до

руйнування по гвинтовій лінії. (показувати на слайді «мак розлам по гвинтовій
лінії). Цей ефект чіткіший за жорсткішого режиму випроб: поєднання нижчої

температури та наводнювання. Тоді злам ставав косим в усьому перерізі зразка.

Виявлений феномен повязали з інтенсифікацією пластичною деформацією

мартенситного перетворення в площині максимальних дотичних напружень.

9. Сумісна дія низької температури і наводнювання полягає в тому, що під час

навантаження зразків із NiTi сплаву рухомі дислокації можуть сприяти

транспортуванню водню вглиб металу. Відповідно слід очікувати, що матеріал

буде найінтенсивніше наводнюватися у напрямі максимальних зсувних

деформацій, що визначатиме нетрадииційну переорієнтаці. Макрозламу

окрихченого металу з формуванням косого зламу.

10. Мікрорентгенівським спектральним аналізом виявлено, що включення в

структурі сплаву відповідають α-Ti. За розташуванням включень α-Ti в структурі

сплаву виявили поздовжню текстуру, яка вплинула на макролокалізацію процесу

деформування зразка у вигляді формування скупчень мікропор, які перетинають

практично весь поперечний переріз зразка. Показано, що внаслідок деформації в

аналізованому сплаві відбувається мартенситне перетворення, що підтверджено
