Page 88 - Дисертаця Венгринюк

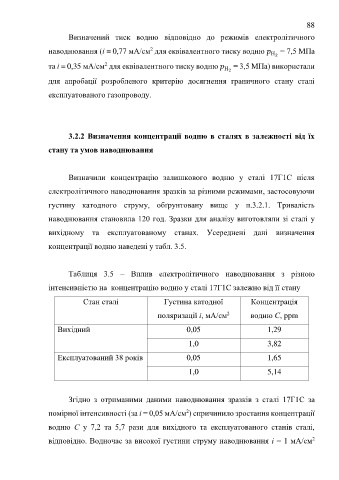

88

Визначений тиск водню відповідно до режимів електролітичного

2
наводнювання (і = 0,77 мА/см для еквівалентного тиску водню = 7,5 МПа
H
2
та і = 0,35 мА/см для еквівалентного тиску водню = 3,5 МПа) використали
2
H
2
для апробації розробленого критерію досягнення граничного стану сталі
експлуатованого газопроводу.

3.2.2 Визначення концентрації водню в сталях в залежності від їх

стану та умов наводнювання

Визначили концентрацію залишкового водню у сталі 17Г1С після

електролітичного наводнювання зразків за різними режимами, застосовуючи

густину катодного струму, обґрунтовану вище у п.3.2.1. Тривалість

наводнювання становила 120 год. Зразки для аналізу виготовляли зі сталі у

вихідному та експлуатованому станах. Усереднені дані визначення

концентрації водню наведені у табл. 3.5.

Таблиця 3.5 – Вплив електролітичного наводнювання з різною

інтенсивністю на концентрацію водню у сталі 17Г1С залежно від її стану

Стан сталі Густина катодної Концентрація

поляризації і, мА/см водню С, ppm
2
Вихідний 0,05 1,29

1,0 3,82

Експлуатований 38 років 0,05 1,65

1,0 5,14

Згідно з отриманими даними наводнювання зразків з сталі 17Г1С за

2
помірної інтенсивності (за і = 0,05 мА/см ) спричинило зростання концентрації
водню С у 7,2 та 5,7 рази для вихідного та експлуатованого станів сталі,

2
відповідно. Водночас за високої густини струму наводнювання і = 1 мА/см
